¿Qué es una chumacera y para qué sirve? La guía técnica completa para la industria

Hay componentes industriales que hacen posible que todo gire y que rara vez reciben el crédito que merecen. La chumacera es uno de ellos. Presente en bandas transportadoras, ventiladores industriales, agitadores, mezcladores, sistemas de transmisión y cientos de aplicaciones más, la chumacera es el sistema de soporte de eje más utilizado en la industria mexicana — y también uno de los más mal mantenidos.

Si alguna vez te has preguntado qué es exactamente una chumacera, en qué se diferencia de un simple rodamiento, por qué existe y cuándo usarla, este artículo responde esas preguntas con precisión técnica y ejemplos concretos de la industria. Es el punto de partida del cluster completo de chumaceras de BIOSA MOTION TECHNOLOGIES.

¿Qué es una chumacera?

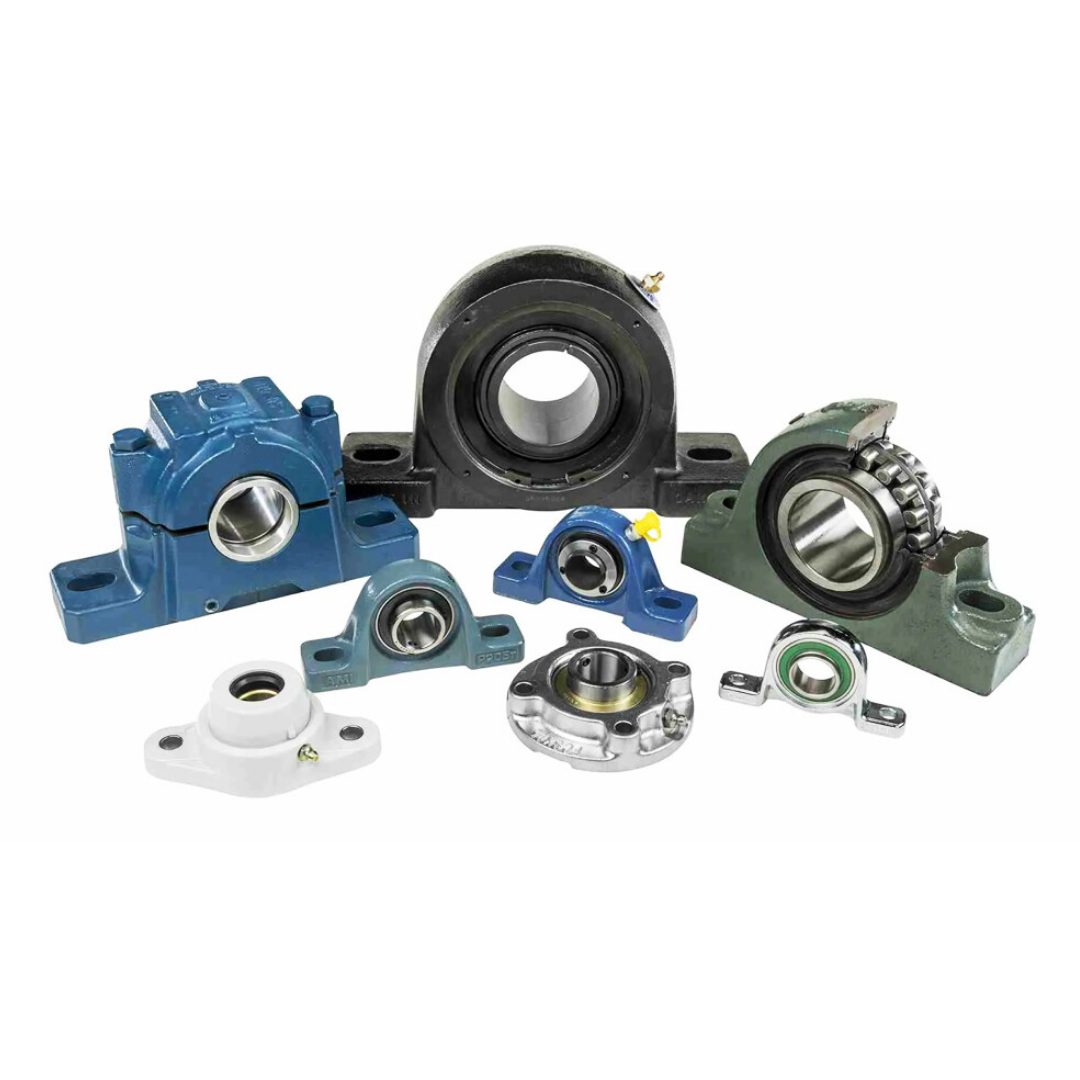

Una chumacera (también conocida como unidad de rodamiento, pillow block o housed bearing unit en inglés) es un sistema prefabricado que integra en una sola unidad tres componentes que normalmente se especifican y montan por separado: el rodamiento, la carcasa que lo aloja y los elementos de montaje a la estructura.

En términos más directos: una chumacera es un rodamiento ya ensamblado dentro de su soporte, listo para montarse sobre una superficie sin necesidad de mecanizar un alojamiento personalizado. Esa integración es exactamente lo que la hace tan popular en la industria: simplifica el diseño, la instalación y el mantenimiento de sistemas de soporte de ejes.

El término chumacera es de uso muy extendido en México y Latinoamérica. En algunos países hispanohablantes se usa el término pedestal de rodamiento o soporte de eje. En la industria anglosajona, el término es pillow block bearing para la versión más común (soporte de pie), o housed unit en términos generales.

¿Cómo funciona una chumacera internamente?

Internamente, una chumacera funciona gracias a la combinación de dos sistemas que trabajan juntos:

El rodamiento interior

El rodamiento alojado dentro de la chumacera es casi siempre un rodamiento de bolas autoalineable de dos hileras o un rodamiento de rodillos esféricos. La elección de este tipo de rodamiento no es casual: la capacidad de autoalineación es la clave que permite a la chumacera compensar imperfecciones en la alineación de la estructura de montaje sin generar cargas adicionales sobre el rodamiento.

¿Qué significa autoalineable? Que el anillo interior del rodamiento puede inclinarse hasta 2–3° respecto al anillo exterior sin que eso genere fuerzas adicionales sobre las bolas o rodillos. En la práctica industrial, esto es invaluable: las superficies de montaje nunca son perfectamente paralelas, los ejes largos se flexionan bajo carga, y las estructuras se deforman ligeramente con la temperatura y el peso. La autoalineación absorbe todas esas imperfecciones de forma silenciosa.

La carcasa

La carcasa es el cuerpo externo de la chumacera. Es la pieza de hierro fundido, acero estampado o material polimérico que aloja el rodamiento, lo protege del entorno y proporciona las superficies de montaje a la estructura de la máquina. La carcasa tiene:

•       Un alojamiento esférico interior que permite la autoalineación del rodamiento dentro de la carcasa.
•       Superficies de montaje externas (base plana, brida circular, brida cuadrada, etc.) con orificios para tornillos.
•       Puerto de lubricación (nipple Zerk) para aplicar grasa al rodamiento sin desmontar la chumacera.
•       Sellos o tapas laterales que protegen el rodamiento del entorno y retienen el lubricante.

¿Para qué sirve una chumacera? Las 4 funciones reales

Función 1: Soportar el eje y transmitir cargas a la estructura

La función más fundamental: la chumacera es el punto de apoyo del eje. Recibe las cargas radiales (peso del eje y componentes montados en él) y en algunos casos cargas axiales, y las transmite a la estructura de la máquina o la bancada. Sin chumacera, el eje no tiene soporte y colapsaría bajo su propio peso.

Función 2: Permitir la rotación con mínima fricción

El rodamiento dentro de la chumacera convierte el deslizamiento directo eje-soporte en rodadura, reduciendo la fricción en un factor de 10 a 100 veces. Esto se traduce directamente en menor consumo energético, menor temperatura de operación y mayor vida útil del sistema.

Función 3: Compensar imperfecciones de alineación

Esta es la función que diferencia a la chumacera de un simple rodamiento en carcasa mecanizada. El alojamiento esférico de la carcasa, combinado con el rodamiento autoalineable, permite compensar desalineaciones angulares de hasta 3° sin generar fuerzas adicionales sobre el rodamiento. En aplicaciones industriales reales — bandas transportadoras de decenas de metros, ejes de ventiladores montados en estructuras flexibles, mezcladores industriales — esta capacidad es lo que hace posible la instalación práctica sin necesidad de alineación perfecta.

Función 4: Proteger el rodamiento del entorno

La carcasa de la chumacera provee protección mecánica al rodamiento contra impactos, polvo, líquidos y contaminantes del entorno industrial. Los sellos laterales retienen el lubricante dentro del sistema y excluyen contaminantes. Esta protección integrada simplifica enormemente el diseño del equipo: no es necesario diseñar cubiertas o protectores adicionales para el rodamiento.

¿En qué se diferencia una chumacera de un rodamiento?

Esta es la pregunta más frecuente de técnicos que conocen los rodamientos pero tienen menos experiencia con chumaceras. La diferencia es conceptual pero tiene implicaciones prácticas enormes:

¿Cuándo usar una chumacera y cuándo un rodamiento en carcasa mecanizada?

Usa chumacera cuando:

•       El equipo no tiene carcasa mecanizada para el rodamiento — bandas transportadoras, ejes auxiliares, agitadores.
•       La alineación de la estructura no puede garantizarse con precisión.
•       Se requiere instalación rápida y simple sin maquinado especializado.
•       El acceso para mantenimiento es limitado y se prefiere un sistema que permita relubricar sin desmontar.
•       El diseño puede cambiar en el futuro y se prefiere flexibilidad en la posición del soporte.

Usa rodamiento en carcasa mecanizada cuando:

•       La máquina tiene carcasa diseñada específicamente para el rodamiento (motores, reductores, bombas).
•       Se requiere máxima compacidad y no hay espacio para una chumacera.
•       La precisión de alineación está garantizada por el diseño de la máquina.
•       La aplicación requiere alta velocidad o alta precisión que la chumacera no puede proveer.

¿Dónde se usan las chumaceras en la industria mexicana?

Las chumaceras están presentes en prácticamente todos los sectores industriales. Estos son los usos más comunes en México:

Bandas y cadenas transportadoras

Es la aplicación más frecuente. Los rodillos motrices y de retorno de las bandas transportadoras se soportan en chumaceras de pie montadas sobre la estructura del transportador. La autoalineación es crítica porque los marcos de los transportadores raramente son perfectamente rígidos ni perfectamente alineados.

Ventiladores industriales

Los ventiladores de proceso, extractores y sistemas de ventilación industrial montan sus ejes en chumaceras de pie o de brida. Los ejes largos de ventiladores de gran tamaño se flexionan ligeramente bajo el peso del impulsor, y la autoalineación de la chumacera compensa esa flexión.

Agitadores y mezcladores

En la industria química, alimentaria y farmacéutica, los agitadores y mezcladores tienen ejes largos con cargas variables que requieren soporte con tolerancia a la desalineación. Las chumaceras de pedestal de gran tamaño son la solución estándar.

Sistemas de transmisión con ejes largos

Cuando un eje de transmisión supera cierta longitud, requiere soportes intermedios además de los rodamientos en los extremos. Las chumaceras proveen esos soportes intermedios de forma práctica y económica.

Equipos agrícolas e industriales móviles

Sembradoras, cosechadoras, picadoras y equipos agrícolas en general usan chumaceras en sus ejes de transmisión porque la alineación en campo no puede garantizarse y el mantenimiento debe ser simple.

Materiales de carcasa: hierro fundido, acero y termoplástico

Hierro fundido gris (la más común)

Es el material estándar para chumaceras industriales de propósito general. Buena resistencia mecánica, buena amortiguación de vibraciones y costo razonable. No es adecuada para entornos con corrosión severa o industria alimentaria.

Acero inoxidable 316L

Para aplicaciones en industria alimentaria, farmacéutica o entornos con agentes de limpieza agresivos. Mayor costo pero cumple normativas sanitarias (FDA, NSF). BIOSA tiene disponibilidad de chumaceras en inoxidable para estas aplicaciones.

Termoplástico de ingeniería

Para aplicaciones donde el metal es inaceptable (detección de metales en líneas de alimentos, entornos con campos magnéticos, aplicaciones químicas agresivas). Menor capacidad de carga pero resistencia química excelente.

Una chumacera no es simplemente un rodamiento con carcasa. Es un sistema completo de soporte de eje que integra el rodamiento, la carcasa, la capacidad de autoalineación, la protección del entorno y los elementos de montaje en una sola unidad diseñada para la instalación práctica en cualquier aplicación industrial. Su popularidad en la industria mexicana no es casualidad: es el resultado de décadas de demostrar que simplifica el diseño, reduce el tiempo de instalación y facilita el mantenimiento sin comprometer la confiabilidad.
