¿Cómo se instala una guía lineal correctamente? Pasos, herramientas y errores que debes evitar

Una guía lineal de la más alta calidad puede fallar en días si se instala incorrectamente. Y una de calidad estándar, bien instalada, puede superar con creces su vida útil calculada. La instalación no es un trámite: es el momento donde se define si el sistema va a funcionar como fue diseñado o si va a acumular problemas desde el primer día de operación.

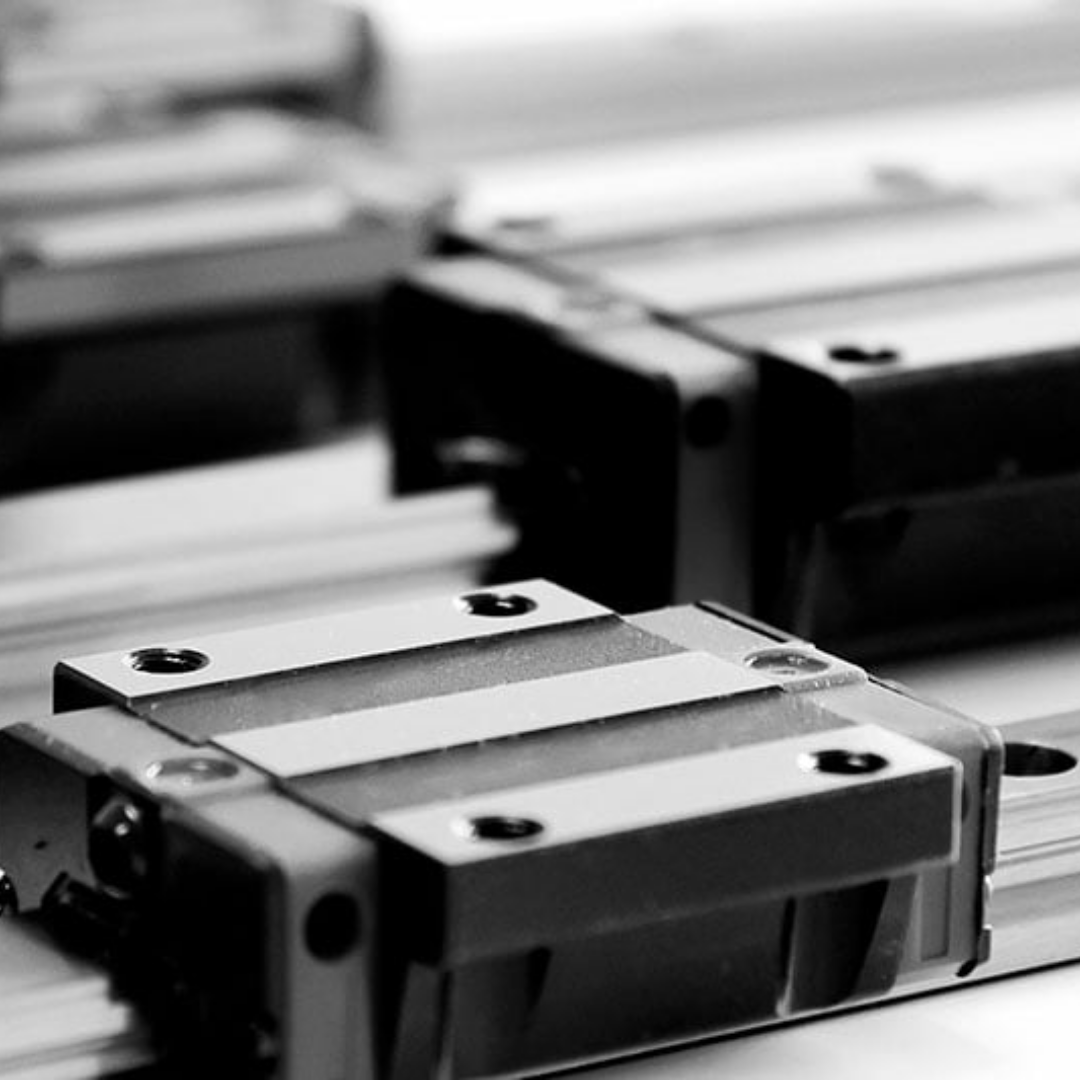

Este artículo es una guía procedimental completa de instalación de guías lineales de perfil (riel + carro), el tipo más utilizado en automatización industrial y CNC. Cubre desde la preparación de la superficie de montaje hasta la verificación final, incluyendo los errores más frecuentes que cometen incluso técnicos con experiencia y cómo evitarlos.

Antes de instalar: lo que necesitas tener listo

Herramientas necesarias

•       Llave dinamométrica calibrada con el rango de torque del fabricante (generalmente 5–50 Nm según la serie).
•       Indicador de carátula (reloj comparador) con base magnética para verificar planitud y paralelismo.
•       Nivel de precisión (resolución mínima 0.02 mm/m) para verificar la nivelación del riel.
•       Trapos limpios sin pelusa y solvente desengrasante compatible con los sellos del carro.
•       Pistola engrasadora con el adaptador correcto para el fitting del carro.
•       Grasa técnica del tipo especificado por el fabricante (grasa de litio EP NLGI 2 para la mayoría de las aplicaciones HIWIN).
•       Calibrador de láminas (feeler gauge) para verificar holguras si aplica.

Verificaciones previas al montaje

•       Confirma que el riel, el carro y los accesorios recibidos corresponden exactamente al código de parte especificado.
•       Inspecciona visualmente el riel: sin torceduras, abolladuras ni daños en las pistas de rodadura.
•       Verifica que el carro se desplaza suavemente sobre el riel antes del montaje. Si hay resistencia o ruido, reporta al proveedor antes de instalar.
•       Confirma que tienes el catálogo técnico del fabricante con los torques de apriete correctos para tu serie específica.

Paso 1: Preparación de la superficie de montaje

La calidad de la superficie donde se monta el riel determina directamente la rectitud del sistema instalado. Una superficie ondulada, inclinada o con imperfecciones se transfiere directamente al riel, que es lo suficientemente rígido como para seguir la forma de la superficie en lugar de corregirla.

Requisitos de la superficie de montaje

•       Planitud: para rieles de clase Normal (N) o Alta (H), la planitud de la superficie de montaje debe ser mejor que el doble de la tolerancia de rectitud del riel. Consulta el catálogo del fabricante para los valores específicos por serie y longitud.
•       Rugosidad: Ra ≤ 1.6 µm es el estándar recomendado para la superficie de contacto del riel. Superficies más rugosas generan contacto irregular que afecta la rectitud después del apriete.
•       Limpieza: la superficie debe estar libre de rebabas de mecanizado, virutas, pintura, aceite y cualquier partícula que pueda quedar atrapada entre el riel y la estructura. Usa solvente desengrasante y trapo limpio.
•       Hombro de referencia lateral: para sistemas con dos rieles paralelos, el riel de referencia (generalmente el primero en montarse) debe tener un hombro mecanizado lateral contra el que se aprieta. Este hombro es la referencia de todo el sistema.

Procedimiento de preparación

7.     Limpia la superficie con solvente desengrasante y trapo limpio. Elimina cualquier resto de aceite anticorrosivo, pintura o suciedad.
8.     Inspecciona con el reloj comparador: desliza la punta de medición sobre la superficie de montaje y registra la variación. Si supera la tolerancia permitida, la superficie debe rectificarse antes de continuar.
9.     Limpia el lado inferior del riel con el mismo procedimiento.

Paso 2: Posicionamiento inicial del riel

Con la superficie limpia y verificada, procede al posicionamiento del riel:

10. Retira el aceite anticorrosivo de la superficie inferior del riel con solvente y trapo limpio.
11. Coloca el riel sobre la superficie de montaje con los agujeros de fijación alineados.
12. Si existe hombro de referencia lateral, empuja el riel contra el hombro antes de insertar los tornillos.
13. Inserta todos los tornillos de fijación a mano (sin apretar), verificando que ninguno esté forzado o cruzado.
14. Aplica el primer torque de pre-apriete (aproximadamente 30% del torque final) en secuencia desde el centro del riel hacia los extremos, alternando lado a lado para distribuir la carga uniformemente.

Importante: nunca apliques el torque final de un extremo al otro en secuencia lineal. Esto genera tensiones internas en el riel que afectan su rectitud después del apriete completo.

Paso 3: Verificación de rectitud y nivelación

Con los tornillos en pre-apriete, verifica la rectitud y nivelación del riel antes del apriete final:

Verificación de rectitud horizontal

15. Monta el reloj comparador con base magnética sobre una referencia fija (la estructura de la máquina).
16. Coloca la punta de medición sobre la cara lateral del riel (la cara de referencia lateral).
17. Desplaza el reloj a lo largo del riel registrando la variación. La variación máxima permitida depende de la clase de precisión del riel: clase N admite ±20 µm, clase H ±10 µm, clase P ±5 µm.
18. Si la variación supera la tolerancia, ajusta la posición del riel antes del apriete final. En algunos casos, se usan cuñas de ajuste (shims) bajo el riel para corregir la planitud.

Verificación de nivelación

19. Coloca el nivel de precisión sobre la cara superior del riel en múltiples puntos a lo largo de su longitud.
20. La variación de nivel máxima recomendada es 0.1 mm/m para aplicaciones estándar, 0.05 mm/m para aplicaciones de alta precisión.

Paso 4: Apriete final de tornillos

Con la rectitud y nivelación verificadas y dentro de tolerancia, procede al apriete final:

21. Aplica el torque final especificado en el catálogo del fabricante. Para guías HIWIN serie HG25, el torque típico es 14.7 Nm para tornillos M6 en la cara superior. Consulta siempre el catálogo para tu serie específica.
22. Sigue la secuencia de apriete desde el centro hacia los extremos, igual que en el pre-apriete.
23. Verifica nuevamente la rectitud con el reloj comparador después del apriete final. El apriete puede introducir pequeñas variaciones; si supera la tolerancia, afloja los tornillos afectados, corrige y repite.

Torques de referencia HIWIN por serie (aproximados)

Nota: estos valores son de referencia. Consulta siempre el catálogo técnico oficial de HIWIN para los valores exactos de tu serie y longitud de tornillo.

Paso 5: Instalación del segundo riel (sistemas con dos rieles paralelos)

La mayoría de los sistemas de movimiento lineal industrial usan dos rieles paralelos. La instalación del segundo riel es el paso más crítico en términos de precisión del sistema completo.

24. Monta el segundo riel siguiendo el mismo procedimiento de los pasos 1 a 4.
25. Verifica el paralelismo entre ambos rieles usando el reloj comparador: mide la distancia entre las caras laterales de referencia de ambos rieles en múltiples puntos a lo largo de la longitud.
26. La variación de paralelismo máxima recomendada para clase H es ±10 µm en toda la longitud. Para clase N es ±20 µm.
27. Si el paralelismo está fuera de tolerancia, ajusta la posición lateral del segundo riel antes del apriete final.

El paralelismo entre rieles es crítico porque una desviación genera fuerzas laterales sobre los carros que reducen la vida útil del sistema y pueden generar ruido, vibración y aumento de la fricción durante la operación.

Paso 6: Lubricación inicial obligatoria

Este paso es el más frecuentemente omitido y la causa número uno de falla prematura en guías lineales nuevas. Las guías nuevas llegan con aceite anticorrosivo de protección, no con lubricante operativo.

28. Identifica el puerto de lubricación del carro (fitting tipo Zerk o recto).
29. Conecta la pistola engrasadora con el adaptador correcto.
30. Aplica grasa lentamente hasta que salga por ambos extremos del carro (por los sellos laterales). Esto confirma que todos los circuitos de recirculación están llenos.
31. Mueve el carro manualmente 5 a 10 veces a lo largo del recorrido completo para distribuir la grasa.
32. Limpia el exceso de grasa que salió por los sellos con trapo limpio.

Paso 7: Verificación funcional antes de puesta en marcha

33. Mueve los carros manualmente a lo largo de todo el recorrido. El movimiento debe ser suave y uniforme sin puntos de resistencia, ruido o vibración.
34. Verifica que no haya interferencia entre el carro y ningún elemento de la estructura de la máquina en ningún punto del recorrido.
35. Si el sistema incluye topes de fin de carrera, verifica que estén correctamente posicionados y fijados.
36. Realiza un ciclo de rodaje a velocidad reducida (20–30% de la velocidad nominal) durante 10 a 15 minutos antes de la operación a velocidad completa.

Los 7 errores más frecuentes en la instalación de guías lineales

La instalación correcta de una guía lineal no requiere habilidades extraordinarias, pero sí requiere procedimiento, herramientas adecuadas y atención a los detalles. Los siete pasos de este artículo cubren el proceso completo desde la preparación de superficie hasta la verificación funcional. Seguirlos elimina las causas más comunes de falla prematura y garantiza que el sistema opere con la precisión y la vida útil para la que fue diseñado.

Si tienes dudas sobre la instalación de guías lineales HIWIN o necesitas asesoría técnica en campo, en BIOSA MOTION TECHNOLOGIES te acompañamos en el proceso.
