Guías lineales vs husillos de bolas: diferencias clave, usos y cuándo combinarlos

En el mundo del movimiento lineal de precisión, dos componentes dominan la conversación: las guías lineales y los husillos de bolas. Es frecuente que ingenieros y técnicos menos familiarizados con estos sistemas confundan sus funciones, los usen como sinónimos o no tengan claro cuándo se necesita uno, el otro o ambos.

Este artículo aclara esa confusión de forma definitiva: qué hace cada uno, en qué se diferencian, cuándo se usan por separado y lo más común en la práctica cuándo y por qué se combinan en un mismo sistema. Es una lectura esencial para cualquier ingeniero que diseñe o mantenga sistemas de movimiento lineal de precisión.

Función fundamental: ¿qué hace cada uno?

La guía lineal: define la trayectoria y soporta la carga

La guía lineal (riel + carro) tiene una función de soporte y dirección. Su trabajo es:

•       Mantener la trayectoria rectilínea del movimiento con la mayor exactitud posible.
•       Soportar las cargas aplicadas sobre el carro (peso de la mesa, herramienta, pieza, efector).
•       Resistir momentos de vuelco, fuerzas laterales y vibraciones.
•       Permitir el desplazamiento con la menor fricción posible.

La guía lineal NO genera el movimiento por sí sola. Es un componente pasivo que responde al movimiento que otro componente le impone. Sin un actuador externo, el carro simplemente se queda donde está.

El husillo de bolas: convierte rotación en movimiento lineal

El husillo de bolas (ball screw) tiene una función de transmisión de fuerza y generación de movimiento. Su trabajo es:

•       Convertir el movimiento rotacional del motor en movimiento lineal de la tuerca.
•       Transmitir la fuerza del motor a la carga con mínima pérdida por fricción.
•       Controlar la posición lineal mediante el número de revoluciones del motor.
•       Sostener cargas axiales (en la dirección del movimiento) con alta eficiencia.

El husillo de bolas NO guía el movimiento ni soporta cargas laterales o de vuelco. Si se usa sin guías lineales, la tuerca intentará girar con el husillo en lugar de desplazarse, y las cargas laterales destruirán rápidamente las bolas del husillo.

Analogía que lo aclara todo

Imagina un tren y sus rieles. Los rieles son la guía lineal: definen el camino, soportan el peso del tren y evitan que se desvíe. El motor del tren es el husillo de bolas: genera la fuerza que lo hace avanzar. Sin rieles, el motor no tiene dirección. Sin motor, los rieles no sirven de nada. Ambos son imprescindibles y trabajan en conjunto.

En una máquina CNC o un robot cartesiano, la guía lineal son los rieles y el husillo de bolas es el motor de tracción. Quitarle uno hace que el otro sea inútil.

¿Cómo funciona un husillo de bolas?

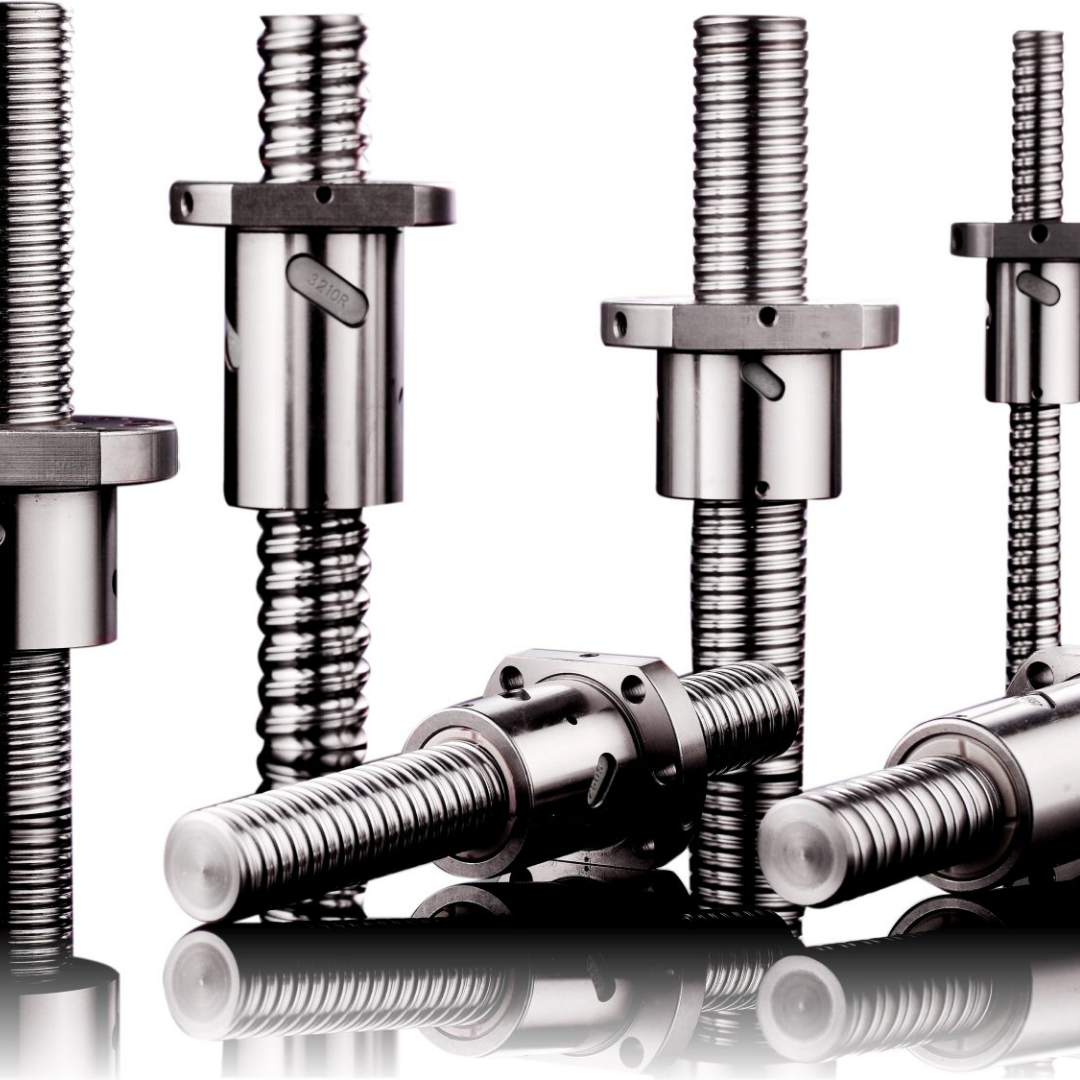

Un husillo de bolas consiste en un eje roscado (el husillo) y una tuerca con bolas de acero en recirculación que engranan con la rosca del husillo. Cuando el husillo gira, las bolas ruedan dentro de la rosca y hacen avanzar la tuerca linealmente. El avance por vuelta se llama paso (pitch) y define la relación entre movimiento rotacional y lineal.

Parámetros clave de un husillo de bolas

¿Cuándo se usa solo una guía lineal sin husillo?

Existen aplicaciones donde la guía lineal trabaja sin husillo de bolas. Esto ocurre cuando el movimiento no lo genera un motor rotacional sino otro tipo de actuador:

Con actuador neumático o hidráulico

Un cilindro neumático o hidráulico empuja o jala la carga directamente. La guía lineal asegura que ese movimiento sea recto y absorbe las cargas laterales que el vástago del cilindro no puede soportar. Muy común en automatización de bajo costo o en aplicaciones de movimiento punto a punto sin control de posición intermedia.

Con correa dentada o cremallera y piñón

Para recorridos largos (más de 2 metros), el husillo de bolas pierde velocidad crítica y se vuelve impráctico. La correa dentada o la cremallera y piñón generan el movimiento mientras la guía lineal mantiene la trayectoria y soporta las cargas transversales.

Con actuador lineal eléctrico

Algunos actuadores lineales eléctricos integran internamente el husillo y la tuerca, y solo exponen el vástago de salida. En estos casos, la guía lineal externa soporta las cargas laterales que el actuador no puede manejar por su propio diseño interno.

¿Cuándo se usa solo un husillo sin guías lineales separadas?

Casi nunca en aplicaciones de precisión. Sin embargo, existen casos específicos:

•       Gatos mecánicos de elevación vertical pura: la carga es axial y no hay fuerzas laterales significativas si el sistema está bien alineado.
•       Actuadores de válvulas industriales: el movimiento es axial puro y el alojamiento del sistema restringe las cargas laterales mecánicamente.

En cualquier aplicación donde exista carga lateral, momento de vuelco o requisito de precisión posicional, el husillo de bolas siempre debe complementarse con guías lineales. Usarlo solo genera desgaste prematuro de las bolas del husillo y pérdida de precisión.

El sistema completo: guía lineal + husillo de bolas + servomotor

La combinación estándar en CNC, robots cartesianos y automatización de precisión es:

1.     Guía lineal de perfil (riel + carro): soporta la carga y mantiene la trayectoria.
2.     Husillo de bolas (husillo + tuerca): convierte la rotación del motor en movimiento lineal y transmite la fuerza.
3.     Servomotor + encoder: genera el movimiento rotacional y retroalimenta la posición exacta al controlador.
4.     Drive de servomotor: procesa la señal del controlador y alimenta el motor.
5.     Controlador CNC o PLC: calcula el perfil de movimiento y cierra el lazo de control de posición.

Cada componente tiene una función insustituible. Cambiar uno afecta al sistema completo. Por ejemplo, aumentar el paso del husillo mejora la velocidad pero reduce la fuerza disponible y requiere un motor más potente para mantener la misma capacidad de carga.

Comparativa directa: guía lineal vs husillo de bolas

HIWIN: referencia mundial en ambos componentes

HIWIN es uno de los pocos fabricantes del mundo que produce tanto guías lineales como husillos de bolas con los mismos estándares de calidad y precisión. Esto tiene una ventaja práctica importante: cuando se combinan ambos componentes de la misma marca y serie, la compatibilidad dimensional y de tolerancias está garantizada de fábrica, simplificando el diseño y reduciendo el riesgo de errores de especificación.

BIOSA MOTION TECHNOLOGIES es Distribuidor Master de HIWIN en México. Tenemos stock de guías lineales y husillos de bolas HIWIN en GDL, MTY, QRO y León, con asesoría técnica para especificar el sistema completo correcto para tu aplicación.

La guía lineal y el husillo de bolas no son lo mismo ni son alternativas entre sí: son componentes complementarios con funciones distintas dentro del mismo sistema de movimiento lineal. La guía mantiene la dirección y soporta la carga; el husillo genera el movimiento y transmite la fuerza. Entender esta distinción es fundamental para diseñar, especificar y mantener correctamente cualquier sistema de movimiento lineal de precisión.

Si necesitas ayuda para especificar el sistema completo guías, husillo, motor y drive para tu aplicación, en BIOSA te acompañamos en todo el proceso.
