Acerca de nuestros productos
Especialidades de Transmisión de Potencia
Alimentadores Helicoidales
Los alimentadores helicoidales están diseñados para regular el flujo de un material almacenado en una tolva o depósito. La alimentación suele estar inundada de material (hasta un 95% de carga de artesa). Uno o más helicoidales de paso variable o cónico transportan el material a la capacidad requerida.
Para controlar el flujo, estos alimentadores normalmente incorporan casquillos o placas curvas entre la alimentación y la descarga. Como el paso o el diámetro del helicoidal se incrementa después del casquillo, la carga de artesa se reduce a niveles normales.
Cuando se manejan materiales muy fluidos, se requieren ciertas modificaciones en el diseño, como casquillos de mayor longitud y helicoidales de paso corto, para controlar el flujo a lo largo del helicoidal.
Tipos de Alimentadores Helicoidales
Se fabrican en dos tipos principales:
- Tipo 1: Helicoidal de paso regular.
- Tipo 2: Helicoidal de paso corto (2⁄3″).
Ambos tipos pueden tener helicoidal de diámetro uniforme o diámetro cónico. Las combinaciones se detallan en las páginas H-33 y H-34.
Los alimentadores con helicoidal uniforme (Tipos 1B, 1D, 2B y 2D) se recomiendan para materiales finos que fluyen libremente. Como el diámetro es constante, la alimentación ocurre en la parte frontal, no a lo largo de toda la artesa.
Los alimentadores con helicoidales cónicos (Tipos 1A, 1B, 2A y 2C) son ideales para materiales con partículas grandes o cuando se necesita una alimentación uniforme a lo largo de la artesa.
Los helicoidales de paso variable pueden sustituir a los cónicos en ciertas aplicaciones. Están formados por secciones que incrementan progresivamente su paso, comenzando con la sección de paso menor justo debajo de la alimentación.
Aplicaciones Especiales
Cuando se requiere transportar el material a mayor distancia, se combinan alimentadores con transportadores helicoidales de mayor diámetro. Ejemplos: Tipos 1C, 1D, 2C y 2D.

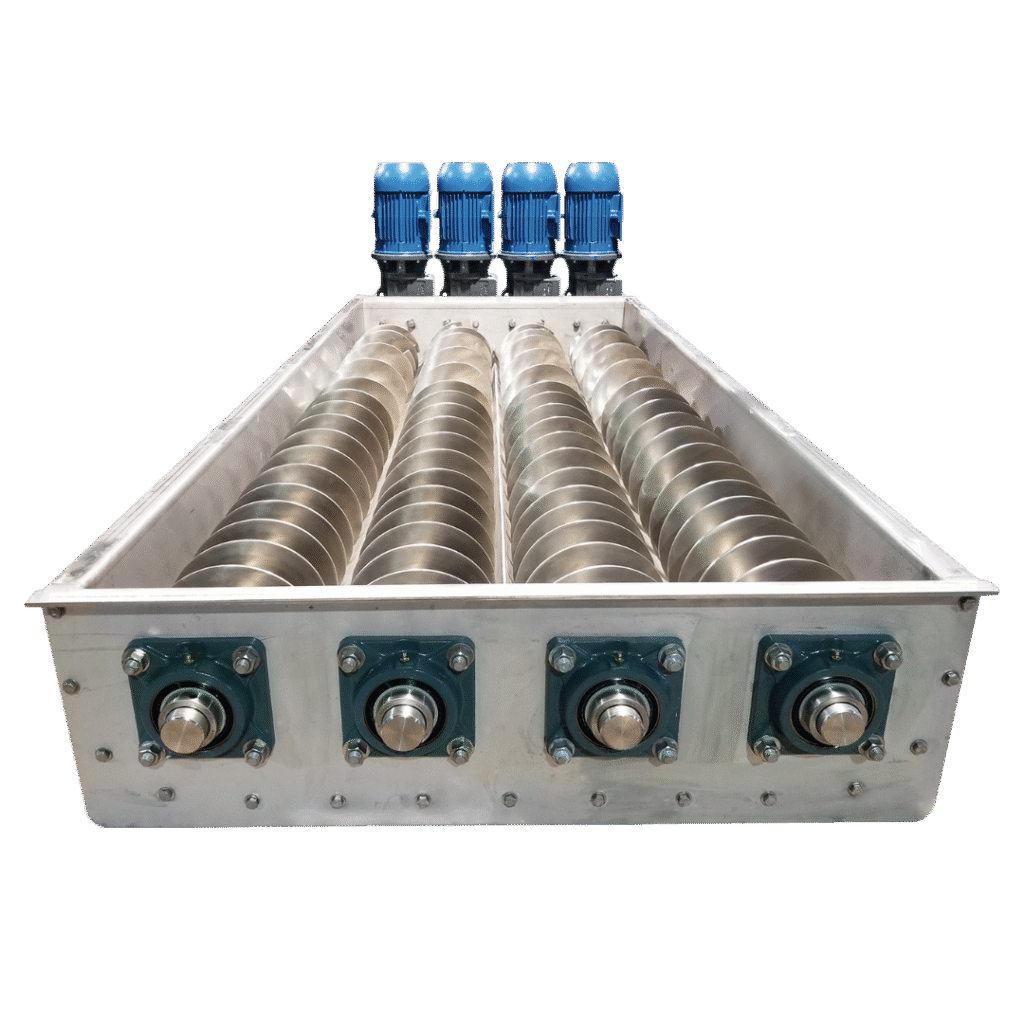

Los alimentadores helicoidales múltiples se emplean en tolvas de fondo plano para descargar materiales que tienden a compactarse o puentearse. Se usan comúnmente para aserrín, virutas de madera, entre otros.
También pueden fabricarse en versiones especiales para materiales y aplicaciones específicas. Se recomienda consultar con el departamento de Ingeniería para obtener recomendaciones de diseño y cálculo de potencia.
Solución para materiales difíciles de transportar
Los Transportadores Helicoidales Shaftless de Martin son ideales para mover materiales complejos, desde sólidos irregulares como madera de desecho y metales, hasta materiales semilíquidos y pegajosos como composta, pulpa, residuos alimentarios, desechos hospitalarios y sedimentos del tratamiento de aguas.
Diseño eficiente y de bajo mantenimiento
Su diseño sin tubo central utiliza menos componentes que los helicoidales convencionales, lo que reduce costos de mantenimiento y permite mayores cargas de artesa operando a menores RPMs.
Este diseño elimina los típicos atascamientos y acumulaciones de material, ofreciendo mayor tiempo de operación, alta eficiencia y menor mantenimiento.
Además, se eliminan los colgantes, bujes colgantes y rodamientos, lo que facilita la transferencia del material a otros transportadores y mejora la eficiencia general del sistema.
Disponibilidad nacional y entrega rápida
Los transportadores y sus componentes se fabrican y mantienen en inventario en nuestras sucursales estratégicamente ubicadas cerca de los principales centros industriales del país.
Esto permite entregas rápidas de equipos nuevos y entregas al día siguiente para repuestos disponibles en nuestros almacenes.
Demostraciones y unidades de prueba
Para mostrar sus capacidades únicas, contamos con unidades de prueba y videos de aplicaciones reales que permiten visualizar los beneficios que estos transportadores pueden aportar a su empresa.
Transportadores Helicoidales para Transferencia de Calor
Los Transportadores Helicoidales se utilizan comúnmente para mover materiales sólidos a granel. Sin embargo, también pueden emplearse para calentar o enfriar un producto mientras se transporta. Martin ofrece una amplia variedad de soluciones para realizar esta operación de forma eficiente.
Tipos de diseño según la aplicación
El tipo de helicoidal utilizado depende directamente de la aplicación. Martin cuenta con el diseño “Core-Buster”, que utiliza un tubo hueco únicamente, ideal cuando la cantidad de calor a transferir es baja.
Para aplicaciones que requieren una alta transferencia de calor, se emplean helicoidales con álabes huecos, diseñados específicamente para maximizar la superficie interna de contacto térmico.
Materiales disponibles según temperatura
Dependiendo de la temperatura involucrada, los transportadores pueden fabricarse en:
- Acero al carbón
- Acero inoxidable serie 300 (304SS o 316SS)
- Acero inoxidable resistente al calor (309SS, 310SS o 330SS)
Diseño técnico especializado
Los ingenieros de Martin tienen amplia experiencia en aplicaciones de transferencia de calor. Cada unidad se dimensiona y diseña cuidadosamente para asegurar que la transferencia térmica sea adecuada para cada caso específico.
El diseño de álabes huecos consiste en helicoidales troquelados que ofrecen una mayor superficie interna de transferencia, lo que se traduce en una mayor eficiencia térmica.
Martin ha estado diseñando y fabricando Elevadores de Cangilones por más de 75 años, con cientos de unidades en operación actualmente. Ofrecemos una línea completa de Elevadores Industriales para manejar eficientemente una amplia gama de materiales secos de fluidez libre, en espacios reducidos y con mínima potencia requerida.
Estos elevadores incluyen modelos de descarga centrífuga y descarga continua, con cangilones montados en cadena o en banda. Los equipos pueden suministrarse con tensores ubicados en la bota o en la cabeza, según la necesidad de la aplicación.
Elevadores Centrífugos de Alta Velocidad
Martin ofrece una línea especializada para el manejo de granos, con diseños de doble pierna o una sola pierna, optimizados para alta velocidad y eficiencia.
Elevadores de Servicio Pesado
Para aplicaciones exigentes, contamos con Elevadores de Descarga Centrífuga de servicio pesado, diseñados específicamente para industrias como la cementera, carbón, minerales finos, piedra caliza, fertilizantes, agregados y yeso.
Estos modelos utilizan cangilones tipo AC o ACS, resistentes y adecuados para condiciones severas de operación.
Elevadores de Súper Capacidad
Los Elevadores Martin de Súper Capacidad de Descarga Continua emplean cangilones tipo SC montados entre dos hileras de cadena. Son ideales para aplicaciones de alta capacidad, servicio severo y distancias entre ejes grandes.
Todos los componentes —como sprockets, ruedas de tracción, poleas, cangilones y tensores— son fabricados por Martin, garantizando calidad y compatibilidad.
Diseños personalizados (MTO)
Además de la línea estándar, Martin puede diseñar y fabricar Elevadores MTO (Made To Order) adaptados a aplicaciones especiales y necesidades específicas de cada cliente.
Martin Sprocket & Gear fabrica una línea completa de Transportadores de Rastra de Fondo Plano con capacidad de manejo de hasta 31,876 CFH (pies cúbicos por hora). Estos transportadores han sido utilizados exitosamente en aplicaciones con longitudes de transporte de hasta 660 pies (206 metros).
Se construyen con canales robustos formados, con fondos y cubiertas atornillables. El sistema de riel de retorno es intercambiable y puede recubrirse con placas de desgaste cuando la aplicación lo requiere.
Aplicación recomendada
El Transportador de Rastra de Fondo Plano de Martin Sprocket & Gear es especialmente adecuado para el manejo eficiente de granos, ofreciendo confiabilidad y rendimiento en entornos agrícolas e industriales.
Opciones para materiales abrasivos
Cuando se requiere transportar materiales pesados y abrasivos, Martin Sprocket & Gear ofrece una solución especializada: el Transportador para Servicio Pesado (Mill Duty Drag Conveyor) equipado con cadena forjada, diseñada para soportar condiciones exigentes.
Los Elevadores Helicoidales Verticales de Martin Sprocket & Gear mueven materiales en dirección vertical, razón por la cual se denominan Elevadores Verticales. Estos transportadores resuelven diversos problemas de manejo de materiales, con la ventaja de ser compactos y generalmente aptos para una amplia variedad de productos.
Algunas de sus principales ventajas incluyen: entradas de bajo perfil, menor costo en comparación con los elevadores de cangilones, artesa bipartida que facilita la limpieza, puertas de acceso para mantenimiento, y el uso de helicoidales y ejes estándar.
Aplicaciones recomendadas
El Elevador Helicoidal de Martin Sprocket & Gear está diseñado para elevar una amplia variedad de materiales a granel en espacios reducidos. Si el material tiene clasificación de Fluido muy Libre o Fluido Libre, probablemente pueda ser elevado eficientemente por este tipo de equipo.
Opciones de transmisión y soporte técnico
Todos los Elevadores Helicoidales Estándar, así como el modelo Super Screw, pueden suministrarse con diferentes arreglos de transmisión adaptados a las necesidades específicas de cada cliente.
Martin Sprocket & Gear cuenta con personal experimentado en más de veinte localidades en Norteamérica, capacitado para ayudarle a diseñar el elevador helicoidal adecuado para su aplicación.
Además, tenemos la capacidad de fabricar estos elevadores en seis plantas ubicadas en los Estados Unidos, lo que garantiza disponibilidad y tiempos de entrega competitivos.
Características generales
- Los módulos de plástico consisten en un helicoidal enrollado alrededor de una maza cuadrada y hueca.
- Elimina la necesidad de soldadura por puntos o continua para unir los helicoidales metálicos al eje.
- Los módulos moldeados por inyección son ligeros, durables y se colocan en un tubo cuadrado.
- Los módulos se pueden reemplazar fácilmente sin necesidad de usar soplete o soldadura.
- El transportador ensamblado es más ligero y fácil de manejar, lo que prolonga la vida útil de los bujes y rodamientos.
Ventajas de los materiales plásticos
- No se corroen: los ácidos, productos cáusticos y químicos no los atacan.
- Aprobados por la FDA para el manejo de productos alimenticios.
- Alta resistencia a la corrosión.
- La superficie lisa facilita la limpieza.
Tipos de materiales disponibles
- Poliuretano: Ideal cuando el impacto o el desgaste por abrasión son un problema. En ciertas aplicaciones, puede ser hasta tres veces más resistente al desgaste que el acero al carbón o el acero inoxidable.
- Polipropileno: Material de uso general, especialmente adecuado para servicio de alta temperatura. Aprobado por la FDA.
- Polietileno: Material de uso general, aprobado por la FDA. Buena resistencia a la abrasión y excelente resistencia a la corrosión en un amplio rango de temperaturas.
