Tipos de guías lineales y cómo elegir la correcta para tu aplicación
Todos los tipos de guías lineales: de bolas, de rodillos, de perfil, eje redondo, miniatura y telescópicas. Diferencias, ventajas y cómo elegir la correcta según carga y precisión.
No existe una guía lineal universal. Cada tipo responde a un balance distinto de carga, precisión, velocidad, entorno y presupuesto, y elegir el equivocado se paga en fallas tempranas, sobrecostos o pérdida de precisión. La buena noticia: con criterios claros, la elección correcta se identifica sin ambigüedad. Esta es la guía de referencia de BIOSA MOTION TECHNOLOGIES sobre tipos y selección. Aquí encontrarás el panorama completo de los tipos disponibles, sus diferencias y el método para elegir, con enlaces a artículos que profundizan en cada comparación. Trabajamos HIWIN como referente en guías de perfil de precisión y ROLLON para telescópicas, autoalineables y actuadores.
Los criterios que definen el tipo correcto de guia lineal
Antes de ver los tipos, ten claros los siete criterios que mandan en la elección: carga estática y dinámica; momento de vuelco (si la carga está centrada o en voladizo); velocidad y aceleración; precisión requerida; longitud del recorrido; entorno (polvo, viruta, humedad, temperatura); y presupuesto. Con esas respuestas, el tipo correcto casi se elige solo.
Clasificación por elemento rodante: bolas vs rodillos
La primera gran división es qué rueda dentro del carro. Las guías de bolas ofrecen contacto puntual, baja fricción y alta velocidad, con excelente relación precisión-costo: son el estándar de la automatización y el CNC de gama media (serie HG de HIWIN). Las guías de rodillos cambian las bolas por rodillos cilíndricos, con contacto lineal que multiplica la rigidez y la capacidad de carga, para mecanizado pesado y gran formato (serie RG de HIWIN). Lo comparamos a fondo en el artículo de guía de bolas vs rodillos.
Clasificación por construcción: perfil vs eje redondo
La segunda división es la geometría del riel. La guía de perfil (riel cuadrado con carro de recirculación) da rigidez en las cuatro direcciones y alta precisión; es la opción para CNC, robótica y cualquier aplicación exigente. La guía de eje redondo (rodamiento lineal sobre un eje cilíndrico) es más económica y tolerante al desalineamiento, pero se deflecta bajo carga si no está bien apoyada. Lo detallamos en guía de perfil vs eje redondo.
Las series HIWIN dentro de la guía de perfil

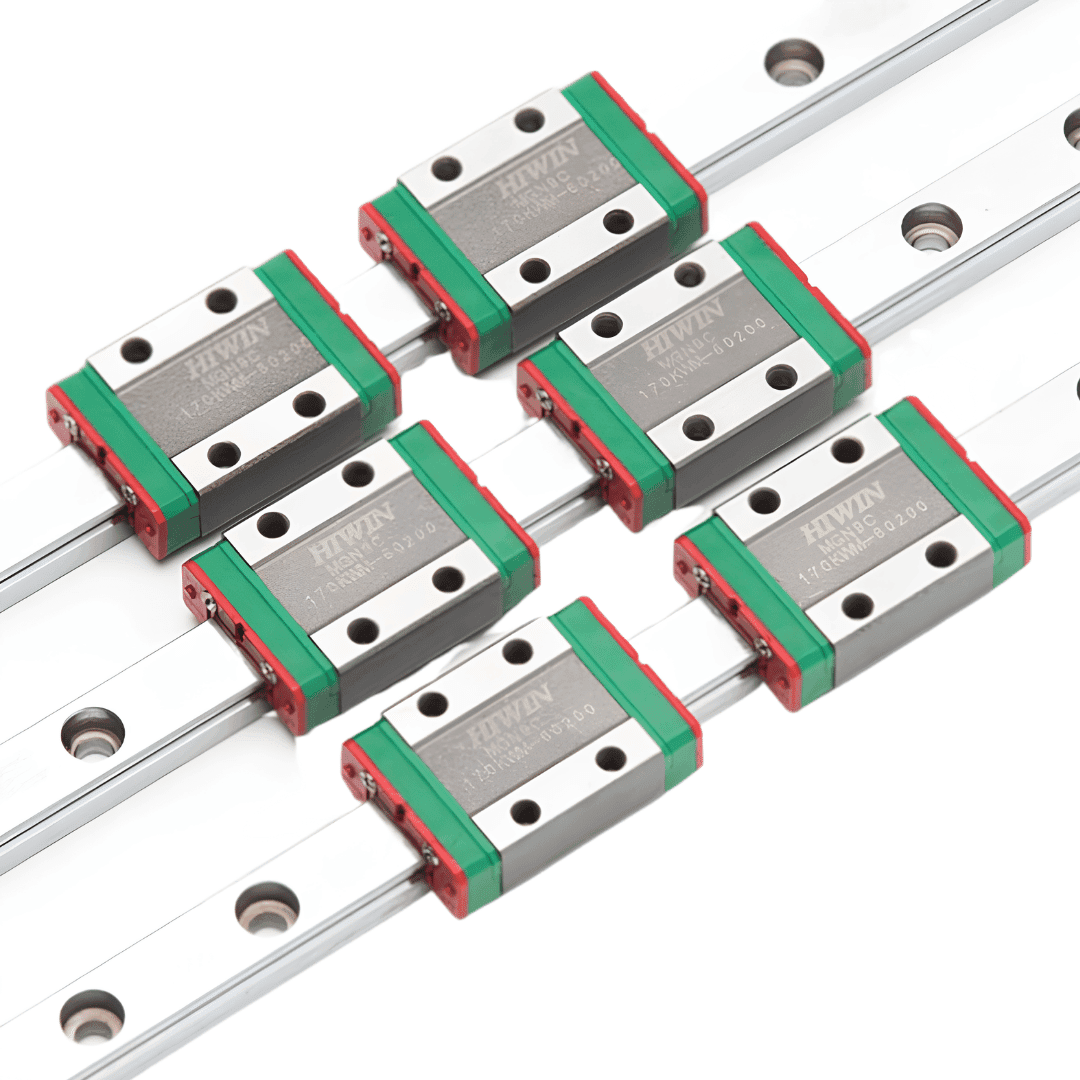

Dentro de la guía de perfil, HIWIN ofrece varias series para necesidades distintas: HG (carga pesada, la más versátil), EG (compacta y de bajo perfil para alta velocidad y espacio limitado), RG (rodillos para máxima rigidez), MG (miniatura en inoxidable), y QH/QE con tecnología SynchMotion para menor ruido y mejor lubricación. Elegir la serie correcta es parte clave de la selección; lo cubrimos en el artículo de series HIWIN.
Cuándo HIWIN y cuándo ROLLON
La regla práctica: si tu prioridad es precisión, rigidez y velocidad en un riel de perfil, HIWIN es el referente. Si tu aplicación pide algo que el perfil clásico no da autoalineación sobre superficies no mecanizadas, tolerancia a suciedad, extracción telescópica del recorrido, aluminio ligero o un actuador integrado ROLLON (parte del grupo Timken) es la solución. No compiten: se reparten el espectro del movimiento lineal.
El método de selección en 4 pasos
Paso 1: define la carga y el momento de vuelco (dan el tamaño y si conviene bolas o rodillos). Paso 2: define la precisión requerida (da la clase). Paso 3: define velocidad, recorrido y entorno (dan la serie, el sellado y el material). Paso 4: define presupuesto y criticidad (dan la marca y el nivel). Con esos cuatro pasos, la guía correcta queda especificada sin ambigüedad. El cálculo de carga lo detallamos en su propio artículo.
El error más caro: elegir por precio
El error más común es elegir por precio inicial en vez de por aplicación. Una guía subespecificada falla pronto y genera descartes; una sobreespecificada desperdicia presupuesto. La guía correcta es la que cumple los siete criterios al menor costo total, considerando vida útil y paros evitados no la más barata del catálogo.
Los tipos de guía lineal de bolas o rodillos, de perfil o eje redondo, miniatura, telescópica o actuador no son intercambiables: cada uno existe por una necesidad específica. Identificar la carga, la precisión, el entorno y el presupuesto lleva al tipo correcto sin adivinar. En BIOSA MOTION TECHNOLOGIES te acompañamos en esa selección con la gama de HIWIN y ROLLON. Explora los artículos enlazados para cada comparación, o contáctanos por WhatsApp con tus especificaciones.
