¿Qué rodamiento se recomienda para chumaceras? Guía de selección del inserto

El inserto UC: el estándar de las chumaceras compactas

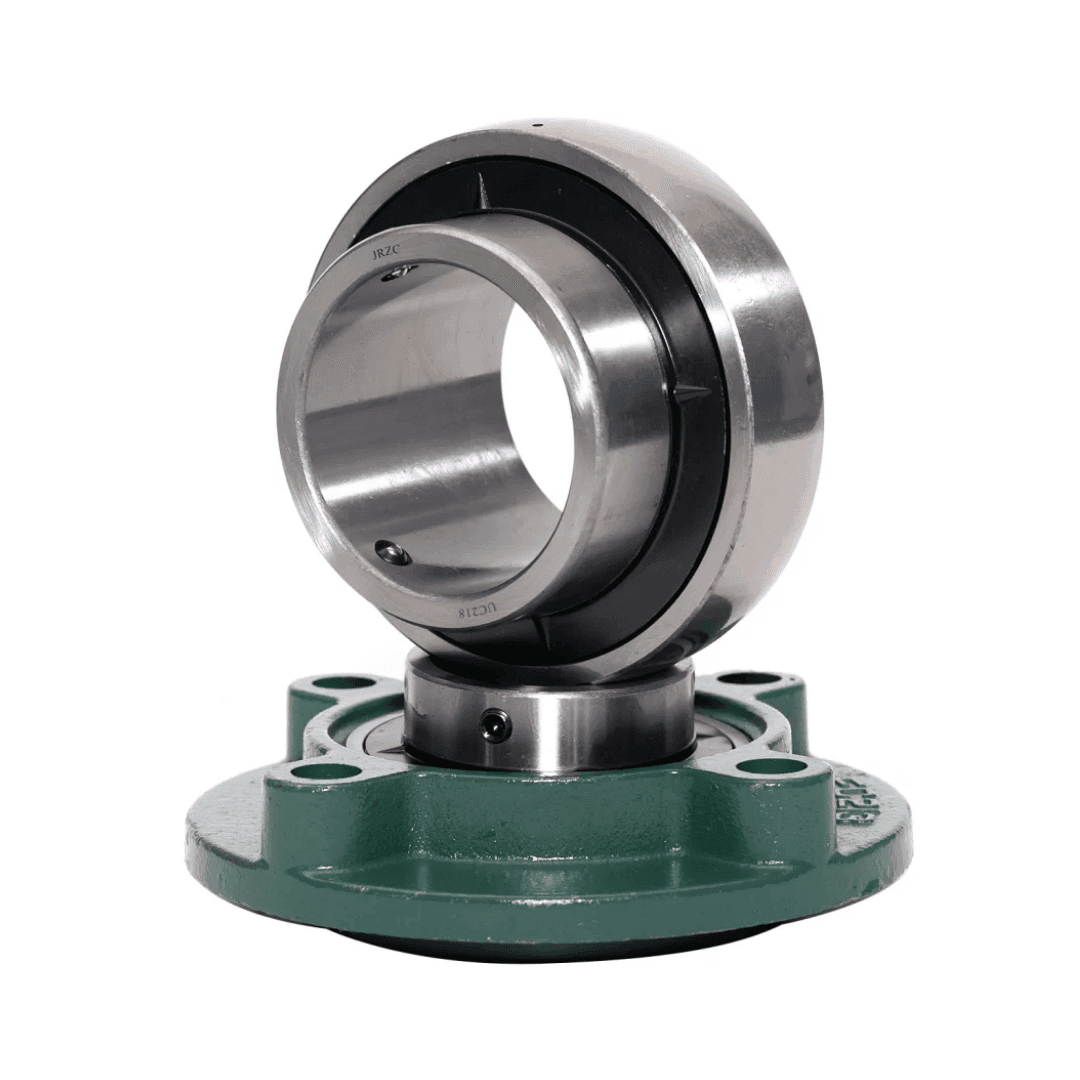

En las chumaceras compactas (UCP, UCF, UCFL) el rodamiento es un inserto tipo UC: un rodamiento de bolas con dos características que lo distinguen del rodamiento estándar. Primera, el anillo exterior tiene superficie esférica convexa, que encaja en el asiento esférico de la carcasa y habilita la autoalineación de montaje. Segunda, el anillo interior está extendido a ambos lados e incorpora el mecanismo de fijación al eje (tornillo prisionero o collar). El acero típico es 52100 y las bolas van en jaula de acero o polímero.

Variantes del inserto según fijación

Tornillo prisionero (UC): el más común; dos prisioneros a 120° o 90° fijan el inserto al eje. Económico y suficiente para la mayoría de las cargas. Collar excéntrico (UEL/SB con sufijo): un collar que se cuña girándolo en el sentido de rotación. Collar concéntrico de apriete: diseños como el SKWEZLOC de Sealmaster o el D-Lok de Dodge, con concentricidad casi perfecta y menor corrosión por contacto; preferidos en aplicaciones con vibración o donde importa la suavidad de marcha. Manguito de fijación (adapter sleeve): para insertos de mayor tamaño y pedestales.

Rodamientos para chumaceras de pedestal

En las chumaceras de pedestal el rodamiento es de mayor capacidad: rodillos esféricos de dos hileras (los de mayor capacidad de carga combinada y con autoalineación real, incluso dinámica, para ejes pesados con deflexión), o rodillos cónicos para cargas combinadas radial-axial elevadas. En configuración flotante se usan rodillos cilíndricos, que permiten el desplazamiento axial interno necesario para absorber la dilatación. Estos rodamientos se montan a menudo sobre manguito de fijación, lo que permite ajustar la holgura en campo.

Cómo seleccionar el inserto correcto

Cinco criterios: bore (debe coincidir exactamente con el diámetro del eje — no negociable); tipo de fijación (prisionero, collar excéntrico, concéntrico o manguito según vibración y precisión); serie (2 normal, 3 mayor capacidad para el mismo bore); sellado (estándar, doble labio, triple labio según entorno); y material (acero 52100 estándar, inoxidable o recubierto para corrosión/alimentos). Importante: el inserto debe ser compatible con la carcasa — un inserto serie 300 no entra en una carcasa serie 200.

¿Cuándo reemplazar solo el inserto?

Cuando la carcasa sigue en buen estado (sin fisuras, con el asiento esférico íntegro y los barrenos de montaje sanos) pero el rodamiento ya falló (ruido, juego, grasa con partículas metálicas). Cambiar solo el inserto ahorra costo y tiempo. Pide el código del inserto (p. ej. UC205) en lugar de la unidad completa (UCP205). Si la carcasa está dañada o corroída, reemplaza la unidad completa.

El rodamiento de una chumacera es el inserto UC (bolas autoalineables con anillo esférico) en las compactas, o el rodamiento de rodillos esféricos/cilíndricos en los pedestales. Conocer esta distinción te permite reemplazar solo el componente dañado, especificar correctamente y garantizar compatibilidad con la carcasa. En BIOSA MOTION TECHNOLOGIES tenemos insertos UC de todos los tamaños y rodamientos para pedestal de Dodge, Timken, Regal Rexnord y GABB IP.
