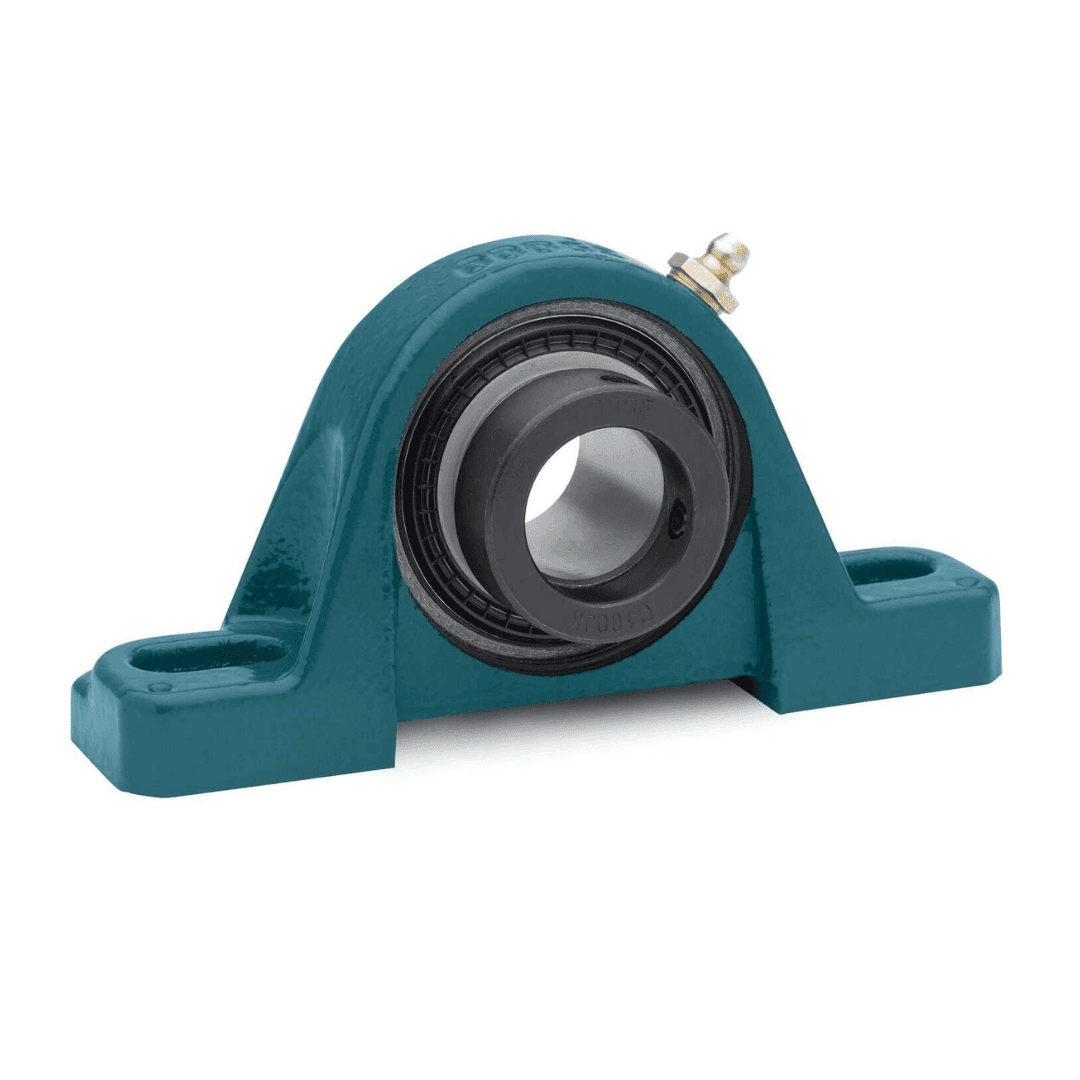

¿Qué es una chumacera flotante y por qué todo eje industrial necesita una?
La solución, conocida hace más de un siglo en ingeniería mecánica pero ignorada en muchas instalaciones, es la configuración fija-flotante: una chumacera fija que controla la posición axial, y una flotante que permite al eje moverse axialmente para absorber la dilatación.
El problema: la dilatación térmica
Todo sólido se expande al calentarse. Para el acero, el coeficiente de dilatación lineal es de aproximadamente 12 × 10⁻⁶ por °C: un eje de 1,000 mm se alarga unos 0.012 mm por cada grado que sube. En aplicaciones reales los ejes operan 20, 40 o 60 °C por encima del ambiente. Un eje de 2,000 mm que sube 50 °C se alarga ~1.2 mm. Parece poco, pero para los rodamientos representa una carga axial enorme — varias veces su capacidad axial. Si se ignora: fuerzas axiales que destruyen las pistas en horas o días, calentamiento anormal por la precarga axial, pandeo del eje en casos extremos, y deformación de la carcasa de equipos accionados por las fuerzas transmitidas.
La solución: configuración fija-flotante
Divide los dos apoyos del eje en roles diferentes, un principio idéntico al que aplican los fabricantes de rodamientos al definir el lado fijo (locating) y el lado libre (non-locating) de un eje.
La chumacera fija (locating)
Controla la posición axial: restringe el movimiento del eje en ambas direcciones y determina dónde está longitudinalmente. Sin ella, el eje podría desplazarse sin límite, generando interferencias o problemas de alineación en la transmisión. Para que sea 'fija', tanto el inserto (fijado al eje con prisionero, collar o manguito) como la carcasa deben quedar inmovilizados axialmente. En pedestales se añade fijación con placas de retención.
La chumacera flotante (non-locating)
Permite que el eje se desplace axialmente para absorber la dilatación. Se logra de dos maneras: dejando que el inserto deslice sobre el eje (en algunas configuraciones), o — el método correcto en pedestales — permitiendo que el anillo exterior del rodamiento deslice axialmente dentro de la carcasa, usando un rodamiento de rodillos cilíndricos (que admite desplazamiento axial interno) o dejando libre el anillo exterior. La flotante soporta la carga radial pero no restringe el eje en dirección axial.
Cómo aplicarla correctamente
Regla general: en un eje con dos apoyos, uno fijo y uno flotante. La fija suele colocarse en el extremo del lado del accionamiento (donde importa controlar la posición, p. ej. junto al acoplamiento o la polea), y la flotante en el extremo libre. Con tres o más apoyos, solo uno es fijo y el resto flotantes. Error común: fijar ambos apoyos 'para que quede más firme' — justo lo que destruye los rodamientos por dilatación. Otro error: dejar ambos flotantes, con lo que el eje se desplaza sin control.
