En una guía lineal, el riel se lleva casi toda la atención, pero la parte que realmente hace el trabajo de mover tu carga es el carro también llamado patín, bloque o slider. Es la pieza móvil sobre la que se monta la mesa, el cabezal o el brazo, y su diseño interno define la capacidad y la precisión del sistema. Aquí explicamos qué es el carro, qué lleva por dentro, qué función cumple y cómo elegir el correcto.

Qué es el carro o patín

El carro es el componente móvil de la guía lineal: se desliza sobre el riel llevando la carga útil. Sobre su cara superior se atornilla lo que se va a mover; en su interior aloja los elementos rodantes y los circuitos que los hacen recircular. Los nombres “carro”, “patín”, “bloque” y “slider” se refieren a la misma pieza.

Qué lleva por dentro

Cuerpo del carro: la estructura de acero que aloja todo y ofrece la superficie de montaje de la carga. Bolas o rodillos: los elementos rodantes que ruedan entre el carro y el riel. Circuitos de recirculación: los canales internos por donde las bolas circulan en circuito cerrado, lo que permite recorrido ilimitado. Retenedores o jaulas: piezas que mantienen las bolas equiespaciadas para que no colisionen. Tapas de retorno (end caps): cierran los extremos y guían las bolas en su retorno. Sellos y rascadores: retienen el lubricante y excluyen polvo y viruta. Puerto de lubricación: por donde se inyecta la grasa.

Qué función cumple

El carro hace tres cosas a la vez: soporta y transporta la carga a lo largo del riel; mantiene la trayectoria recta y la rigidez frente a fuerzas laterales y de vuelco; y aloja el sistema de rodadura que reduce la fricción. En otras palabras, es donde la guía lineal “se convierte” en movimiento útil.

Tipos de carros lineales

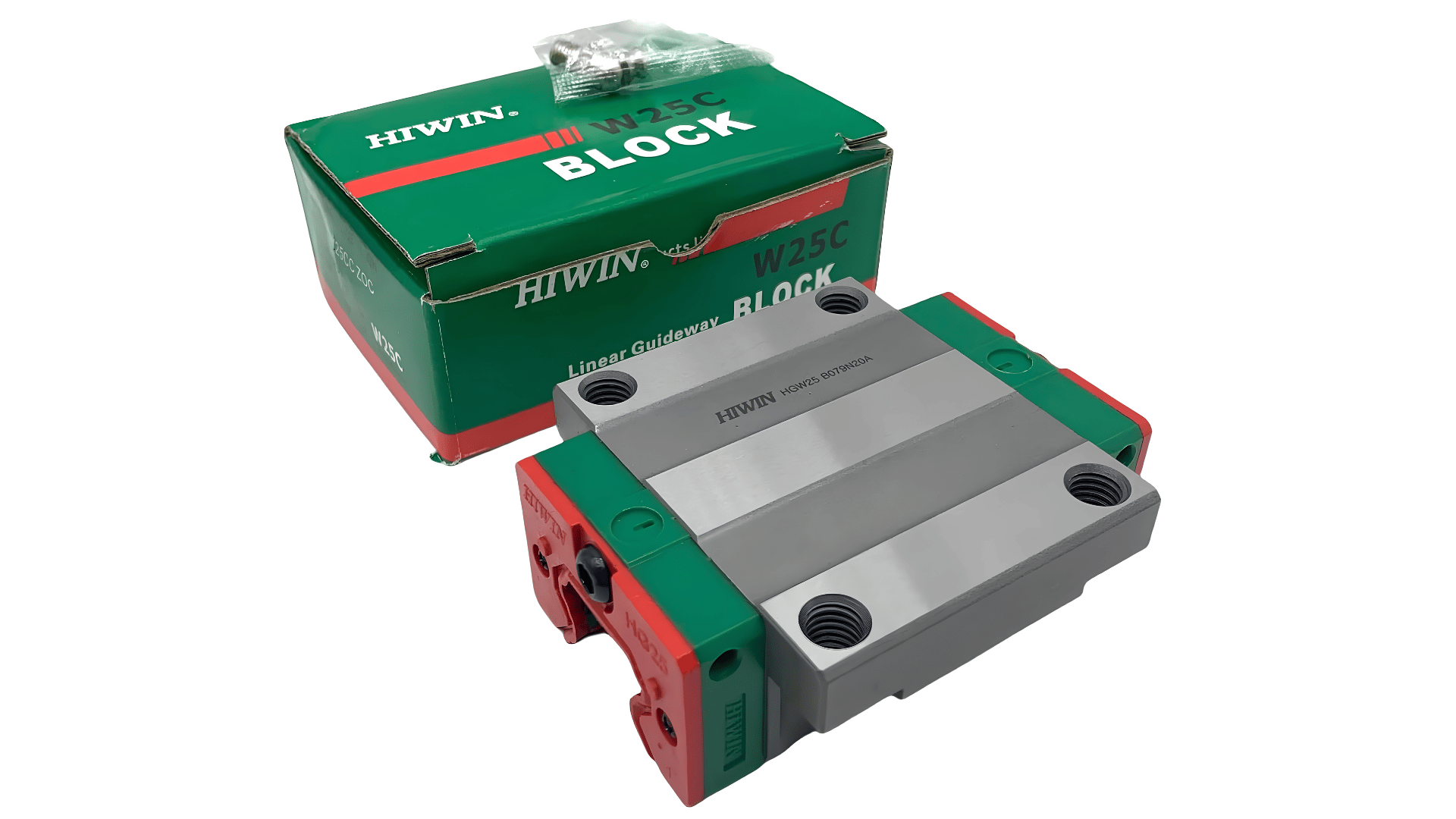

Los carros varían según la aplicación. Por geometría: cuadrado (tipo H), el más común, se monta desde arriba; y de brida (tipo W), con mayor superficie de montaje y menor altura, ideal para carga pesada. Por tamaño y capacidad: cada serie ofrece carros estándar y de carga reforzada. En guías de rodillos (serie RG de HIWIN) el carro usa rodillos en lugar de bolas para más rigidez. Y en soluciones de ROLLON, el “patín” puede ser un slider sobre rodamientos radiales autoalineables (Compact Rail), pensado para tolerar desalineación y suciedad.

Cómo elegir el carro lineal correcto

El carro se elige junto con el riel, pero con atención a: la carga y su dirección (define tamaño y tipo H o W); el momento de vuelco (si la carga va en voladizo, conviene más carros o mayor separación entre ellos); la precisión y precarga requeridas; y el sellado según el entorno. Un dato práctico: puedes tener varios carros sobre un mismo riel para repartir la carga o aumentar la rigidez de la mesa que se mueve.

El error de reponer solo el carro lineal

Cuando un carro se daña, surge la tentación de comprar solo esa pieza y montarla en el riel existente. Es posible, pero con cuidado: el carro y el riel de una guía de calidad como HIWIN son intercambiables dentro de la misma serie y tamaño gracias al control dimensional de precisión, así que un carro nuevo entra en un riel de la misma serie manteniendo la tolerancia. Lo que debe coincidir es serie, tamaño, tipo de bloque y clase de precisión. Si el riel también está desgastado, reponer solo el carro no resuelve el problema de fondo.

El carro o patín es la parte que realmente mueve tu carga: soporta el peso, mantiene la precisión y aloja el sistema de rodadura. Elegir el tipo y tamaño correcto y decidir cuántos carros por riel define la rigidez y la vida del conjunto. En BIOSA MOTION TECHNOLOGIES te ayudamos a especificar el carro HIWIN o ROLLON adecuado para tu aplicación. Para entender el sistema completo, revisa nuestra guía sobre guías lineales.
