Movimiento lineal en la industria: guía técnica y su papel en el CNC
Qué es el movimiento lineal, qué tipos existen, qué componentes lo generan y qué papel juegan las guías lineales en una máquina CNC. Guía técnica completa con enlaces a cada tema.
Todo lo que se mueve en línea recta con precisión en una fábrica el cabezal de un CNC, el eje de un robot, la mesa de una impresora industrial depende de un sistema de movimiento lineal. Es un concepto que parece simple pero que reúne varios componentes trabajando juntos: guías que definen la trayectoria, husillos o bandas que generan la fuerza, y motores que la controlan. Esta es la guía de referencia de BIOSA MOTION TECHNOLOGIES sobre movimiento lineal y su papel en el CNC. Aquí encontrarás qué es, qué tipos hay, qué componentes lo generan y cómo se integra en una máquina, con enlaces a artículos que profundizan en cada tema. Trabajamos HIWIN como referente en guías y husillos, y ROLLON para actuadores y soluciones especiales.
¿Qué es el movimiento lineal?
El movimiento lineal es el desplazamiento de un elemento a lo largo de una trayectoria recta, en contraste con el movimiento rotativo (giro sobre un eje). En la industria, casi ninguna máquina funciona solo con giro: la mayoría convierte el movimiento rotativo de un motor en movimiento lineal para posicionar herramientas, piezas o cabezales con precisión. Esa conversión y ese guiado son el corazón de la automatización.
Los cuatro tipos de movimiento
Antes de entrar al lineal conviene ubicarlo entre los tipos de movimiento mecánico: lineal (recto), rotativo (giro), oscilante (vaivén angular) y recíproco (vaivén lineal, ida y vuelta). Muchas máquinas combinan varios. Lo desarrollamos en el artículo de los 4 tipos de movimiento lineal y su relación con los demás.
Los componentes del movimiento lineal
Un sistema de movimiento lineal reúne tres funciones: el guiado (las guías lineales, que definen la trayectoria y soportan la carga); la transmisión (el husillo de bolas, la banda o el piñón-cremallera, que generan la fuerza y el avance); y el control (el motor y su sistema de posicionamiento). Ningún componente hace el trabajo solo: la guía no impulsa, el husillo no guía, el motor no soporta carga.
El papel de la guía lineal
Dentro del sistema, la guía lineal se encarga del guiado: garantiza que el movimiento sea recto, preciso y rígido, soportando la carga y las fuerzas laterales. Sin una guía de calidad, la precisión del husillo y el motor se pierde por deflexión o vibración. La guía es lo que convierte la fuerza de la transmisión en movimiento útil y exacto. Las series HG y RG de HIWIN son el estándar en aplicaciones de precisión.
El movimiento lineal en la máquina CNC

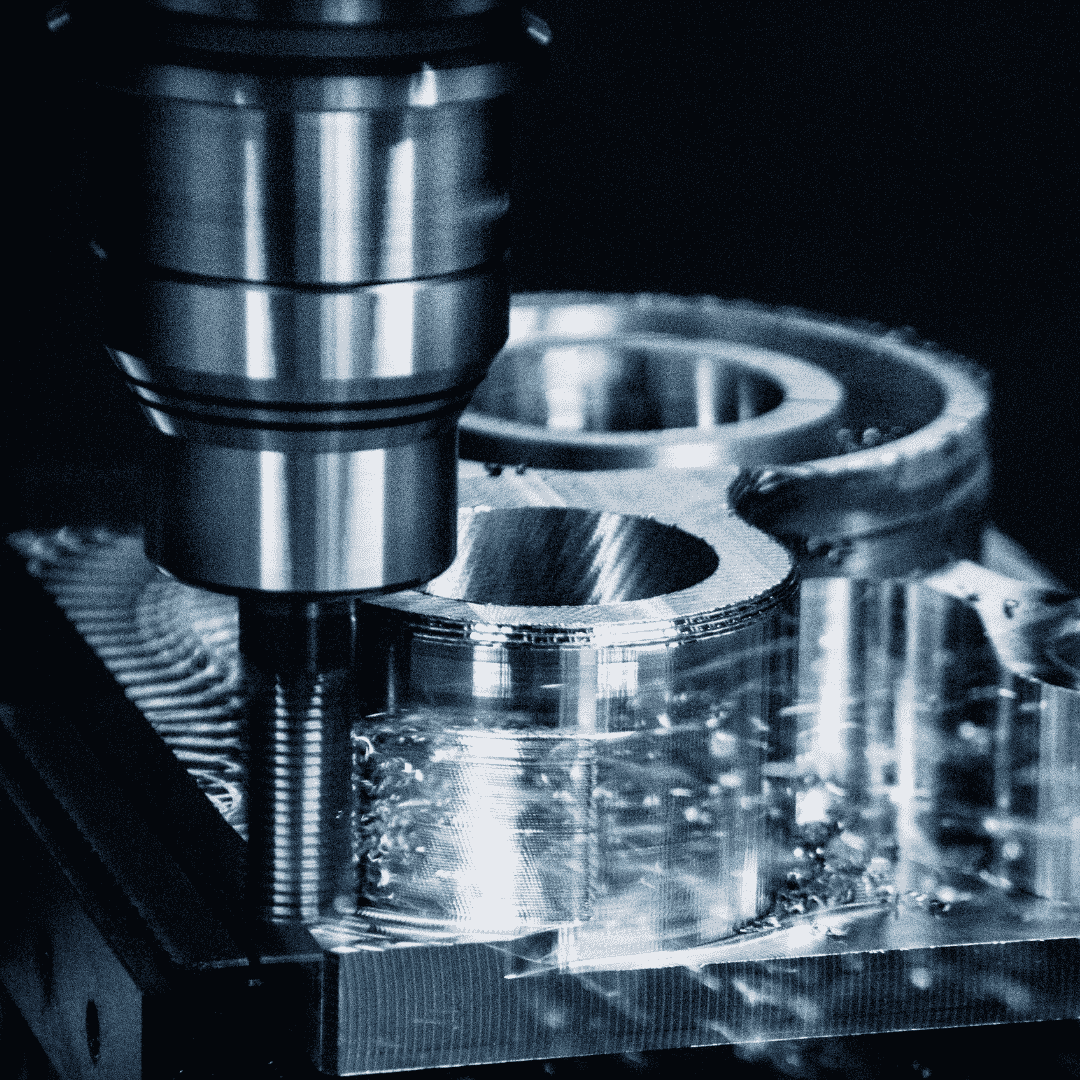

La aplicación más emblemática del movimiento lineal es la máquina CNC. Un centro de maquinado se define por sus ejes lineales X, Y, Z y, en máquinas avanzadas, ejes adicionales cada uno con sus guías, su husillo y su motor. La precisión de la pieza final depende directamente de la calidad de esos ejes lineales. Lo detallamos en el artículo de los 5 ejes de una máquina CNC.
Guías y husillos: el dúo del eje CNC
En cada eje CNC, la guía y el husillo de bolas trabajan juntos: la guía define la trayectoria y soporta la carga; el husillo convierte el giro del servomotor en avance lineal preciso. Es la configuración estándar de un eje de precisión. HIWIN fabrica ambos componentes, lo que permite especificar el eje completo con una sola marca. Lo cubrimos en guías lineales y husillos en CNC.
¿Cómo se compone un eje lineal completo?
Un eje lineal de precisión reúne, típicamente: dos rieles guía paralelos con sus carros; un husillo de bolas paralelo a las guías; una tuerca de husillo unida a la mesa móvil; un servomotor con su acoplamiento; rodamientos de soporte del husillo; y la estructura que lo integra todo. Cada componente debe estar dimensionado y alineado con los demás. Lo detallamos en el artículo de componentes de un eje CNC.
¿Cuándo se usa cada tipo de transmisión?
La transmisión se elige según la aplicación: el husillo de bolas da la mayor precisión y rigidez para recorridos cortos y medios (CNC, husillos de precisión); la banda o correa permite alta velocidad en recorridos largos con menor precisión (manipulación, pórticos); el piñón-cremallera cubre recorridos muy largos con buena rigidez (grandes pórticos); y el actuador lineal integrado (como los de ROLLON) combina guía y transmisión en un solo producto listo para instalar. La guía lineal acompaña a todas.
El movimiento lineal es la base de la automatización de precisión: un sistema donde las guías definen la trayectoria, la transmisión genera el avance y el motor lo controla, integrados en cada eje de una máquina CNC. Entender cómo se compone permite especificar y mantener ejes lineales completos. En BIOSA MOTION TECHNOLOGIES ofrecemos guías y husillos HIWIN y actuadores ROLLON para armar el eje completo. Explora los artículos enlazados, o contáctanos por WhatsApp para asesoría.
