Guías lineales: qué son, tipos, usos y cómo elegir la correcta

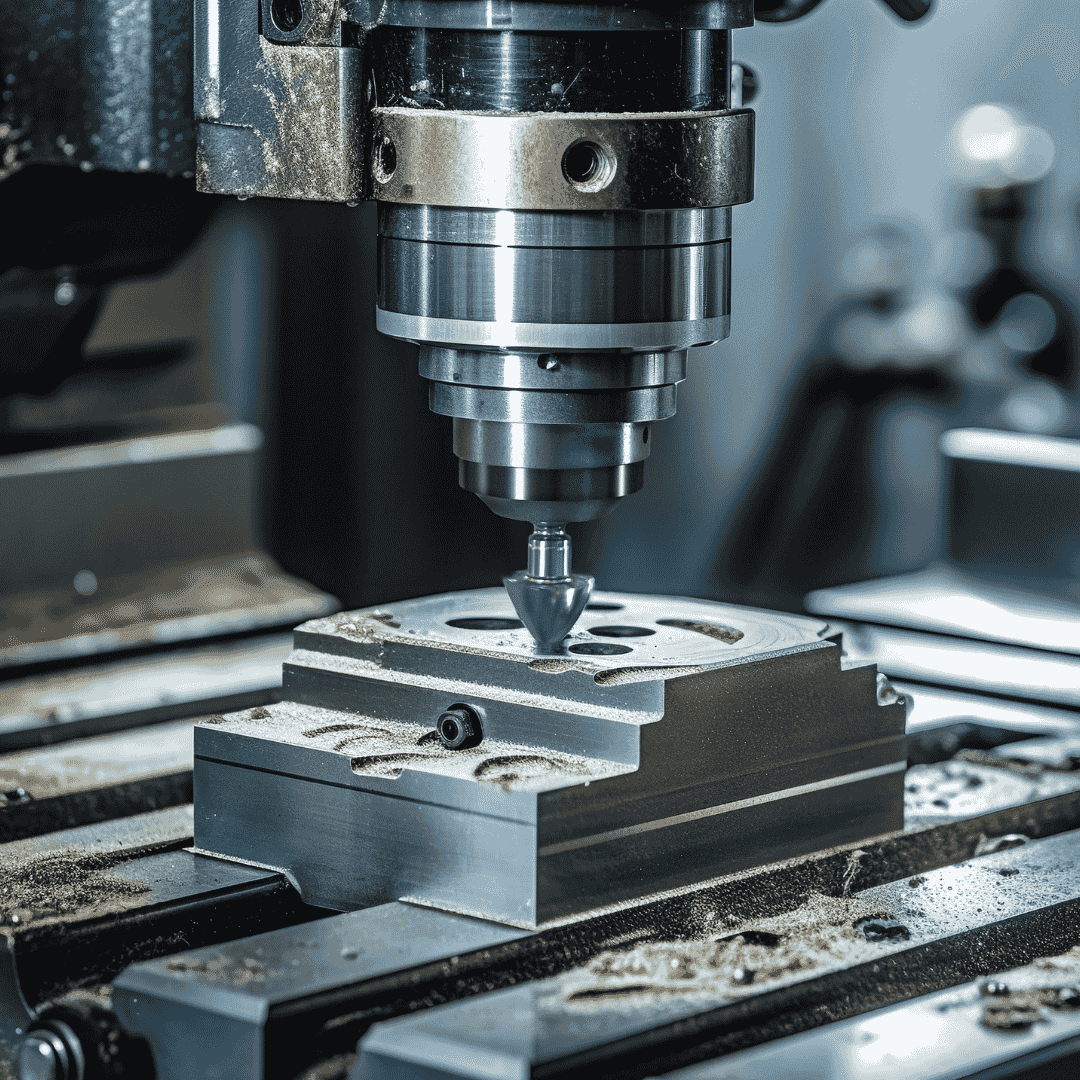

Las guías lineales son el componente que permite que una carga se desplace en línea recta con precisión, baja fricción y repetibilidad durante millones de ciclos. Están detrás de casi toda máquina que corta, ensambla, empaca o inspecciona: de un centro de maquinado CNC a un robot cartesiano, de una impresora industrial a un equipo médico de diagnóstico. Esta es la guía de referencia de BIOSA MOTION TECHNOLOGIES sobre el tema. Aquí encontrarás el panorama completo qué son, cómo funcionan, qué tipos hay, dónde se usan y cómo elegir con enlaces a artículos que profundizan en cada punto. Como Distribuidor Master de HIWIN, referente mundial en guías lineales de perfil, y con la gama de ROLLON para telescópicas y aplicaciones especiales, en BIOSA cubrimos todo el espectro del movimiento lineal.

¿Qué es una guía lineal?

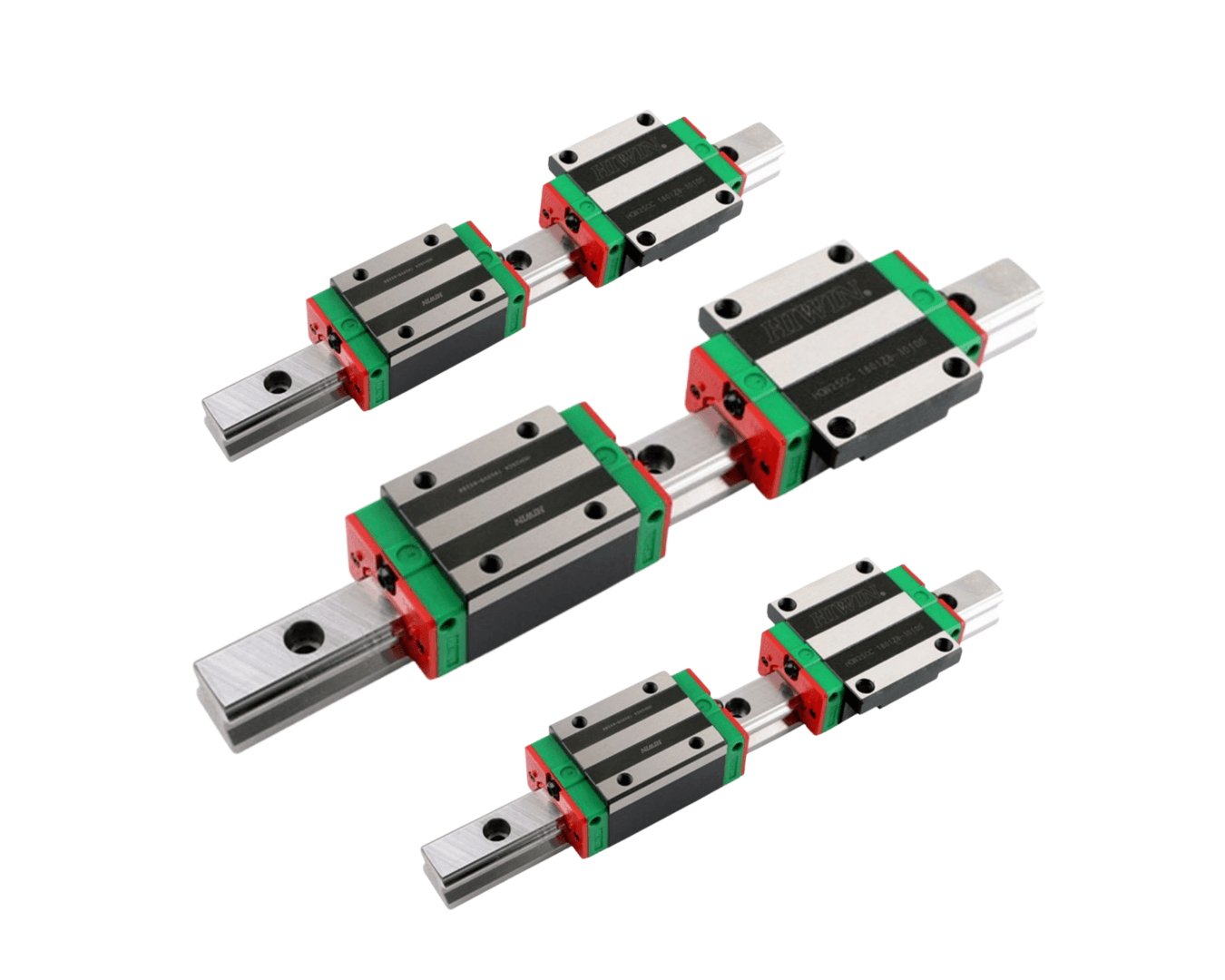

Una guía lineal es un sistema de precisión formado por un riel fijo y uno o más carros (bloques) que se desplazan sobre él en línea recta. Entre riel y carro circulan elementos rodantes, bolas o rodillos, que sustituyen el deslizamiento por rodadura, reduciendo la fricción de forma drástica: en una guía de recirculación de bolas, el coeficiente de fricción equivale aproximadamente a 1/50 del de una corredera deslizante tradicional. Esa reducción de fricción es lo que permite mover cargas grandes a alta velocidad, con precisión de micrómetros y sin desgaste prematuro. En las guías de perfil, las bolas circulan en un circuito cerrado dentro del bloque, por lo que el recorrido no tiene límite de longitud. Profundizamos en el mecanismo en el artículo “qué es una guía lineal y cómo funciona”. Conviene aclarar un punto que genera confusión: “guía lineal” no es lo mismo que “balero lineal”. El balero o rodamiento lineal es el elemento rodante; la guía lineal es el sistema completo de riel más carro. En el lenguaje de planta a veces se usan como sinónimos, pero al cotizar conviene ser preciso.

¿Para qué sirve?

Una guía lineal resuelve cuatro necesidades a la vez: desplazamiento preciso en un eje recto, rigidez frente a cargas laterales y de vuelco, vida útil prolongada bajo ciclos repetitivos, y velocidad y aceleración controladas. Sin un componente que cumpla las cuatro, sería imposible alcanzar la repetibilidad que exigen las máquinas CNC, los robots o las líneas de empaque de alta cadencia. En el artículo “para qué sirve una guía lineal” lo ilustramos con casos reales de planta donde una guía resolvió un problema concreto de precisión o vibración.

Aplicaciones por industria

Las guías lineales son críticas en sectores muy distintos, cada uno con requisitos propios: automotriz (robots de soldadura, inspección), alimentos y bebidas (inoxidable y lubricante grado alimentario), farmacéutica (materiales certificados y validación), papel y cartón (sellado reforzado contra fibra y humedad) y robótica (rigidez dinámica y bajo mantenimiento). Cada uno tiene su propio artículo en este clúster.

Preguntas frecuentes

¿Guía lineal es lo mismo que balero lineal? Están relacionados: el balero (o rodamiento) lineal es el elemento que rueda; la guía lineal es el sistema completo de riel + carro. ¿Qué significa el código HGH25CA? Es la nomenclatura HIWIN: serie, tipo de bloque, tamaño, carga, montaje, precarga y precisión; lo desglosamos en el artículo del código. ¿Cada cuánto se lubrican? HIWIN recomienda revisar cada 100 km de recorrido o cada 3–6 meses en condiciones normales.
