Guía lineal vs husillo de bolas: diferencias y cuándo combinarlos
Guía lineal vs husillo de bolas: qué hace cada uno, por qué no son alternativas sino complementos, y cómo trabajan juntos en un eje CNC. La diferencia explicada con claridad.
Es una confusión frecuente: pensar que una guía lineal y un husillo de bolas son alternativas entre las que hay que elegir. No lo son. Hacen cosas distintas y, en la mayoría de los ejes de precisión, trabajan juntos. Entender la diferencia es clave para diseñar o especificar un eje lineal completo. Aquí explicamos qué hace cada uno, por qué se complementan y cómo trabajan en conjunto en un eje CNC.
La analogía que lo aclara todo
Piensa en un tren. Las vías son la guía lineal: definen por dónde y con qué precisión se mueve el tren, pero no lo impulsan. El motor es el husillo: genera la fuerza que mueve el tren, pero no define la trayectoria. Guía y husillo cumplen funciones separadas y necesarias: una guía sin impulsión no se mueve sola, y una impulsión sin guía no tiene precisión de trayectoria.
Qué hace la guía lineal
La guía lineal se encarga del guiado: soporta la carga, mantiene la trayectoria recta y aporta rigidez frente a fuerzas laterales y de vuelco. No genera movimiento por sí misma; alguien tiene que empujar el carro. Su trabajo es que ese movimiento, venga de donde venga, sea preciso, rígido y repetible.
Qué hace el husillo de bolas

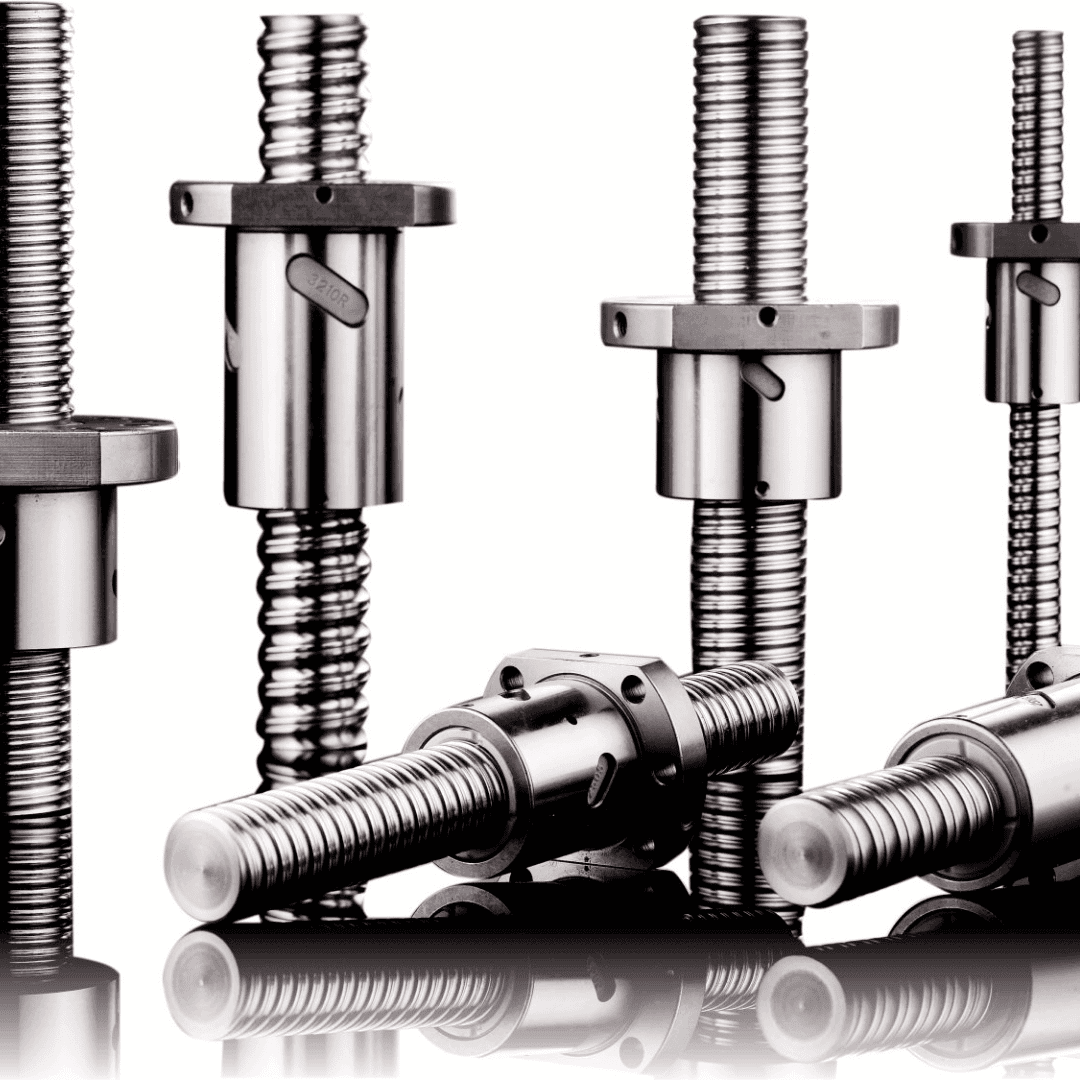

El husillo de bolas convierte el giro de un motor en movimiento lineal. Es un tornillo de precisión con una tuerca que recircula bolas: al girar el husillo, la tuerca avanza a lo largo de él con muy baja fricción y alta precisión de posicionamiento. El husillo genera la fuerza y define cuánto avanza el eje por cada vuelta del motor, pero no soporta cargas laterales ni garantiza la rectitud de eso se encarga la guía.
¿Por qué se combinan?
En un eje de precisión, guía y husillo trabajan juntos: la guía soporta la carga y define la trayectoria; el husillo genera el movimiento y el posicionamiento preciso. El husillo se monta paralelo a las guías, y la tuerca se une a la misma mesa que llevan los carros. Así, el motor gira el husillo, la tuerca empuja la mesa, y las guías garantizan que esa mesa se mueva recta y rígida. Es la configuración estándar de un eje CNC.
¿Cuándo se usa solo la guía lineal (sin husillo)?
No todo eje lleva husillo. Si la impulsión viene de otra fuente una banda, un piñón-cremallera, un cilindro neumático o un actuador lineal la guía trabaja sola en su función de guiado, y el otro sistema aporta el movimiento. En esos casos, un actuador lineal integrado como los de ROLLON puede combinar guía e impulsión por banda en un solo producto, simplificando el diseño.
¿Cuándo se usa solo el husillo de bolas?
Rara vez el husillo trabaja sin guiado, porque necesitaría soportar cargas laterales para las que no está diseñado. En recorridos muy cortos y cargas mínimas se ve, pero en cualquier aplicación de precisión el husillo siempre va acompañado de guías. HIWIN fabrica tanto guías lineales como husillos de bolas, lo que permite especificar el eje completo con una sola marca y garantizar la compatibilidad.
Guía lineal y husillo de bolas no son alternativas: son socios. La guía define la trayectoria y soporta la carga; el husillo genera el movimiento y el posicionamiento. Juntos forman el eje de precisión estándar en CNC y automatización. En BIOSA MOTION TECHNOLOGIES ofrecemos ambos componentes de HIWIN, además de actuadores ROLLON que integran guía e impulsión. Para ver cómo se aplican en CNC, revisa nuestro artículo de guías lineales y husillos en CNC.
