Hablar de guías lineales con precisión evita errores de compra y de diagnóstico. Pero el vocabulario técnico precarga, recirculación, momento de vuelco, clase de precisión no siempre está claro, y una palabra mal entendida puede llevar a especificar el componente equivocado. Este glosario reúne los 20 términos que más aparecen al seleccionar, instalar y mantener guías lineales, explicados en lenguaje directo. Guárdalo como referencia rápida.

Términos del sistema

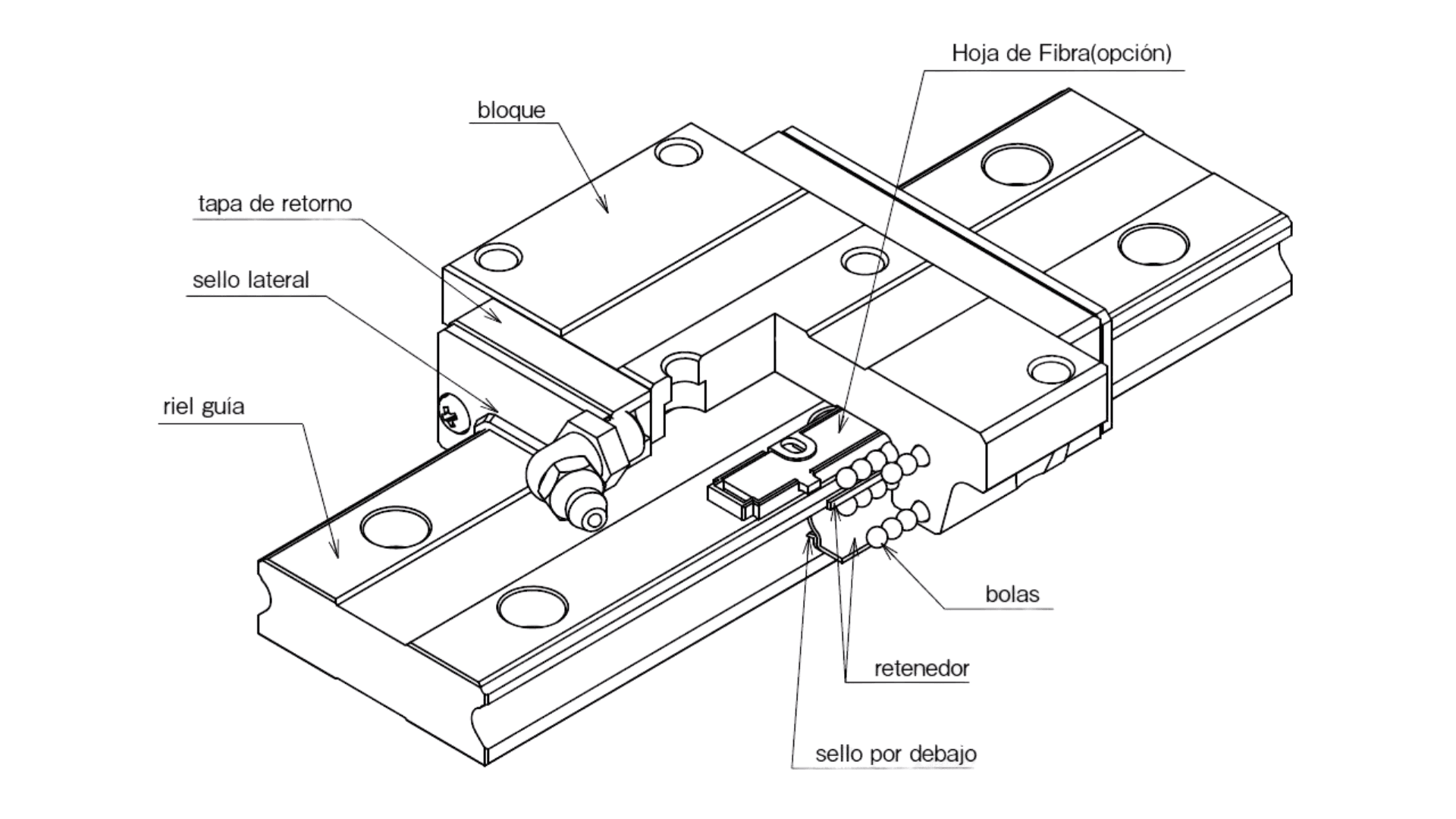

Guía lineal: sistema de riel más carro que permite movimiento recto de precisión con baja fricción. Riel (o carril): la parte fija sobre la que se desplaza el carro. Carro (o bloque, patín): la parte móvil donde se monta la carga. Movimiento lineal: desplazamiento en línea recta, frente al rotacional (giro). Recirculación: circuito cerrado por el que las bolas circulan dentro del carro, lo que permite recorrido ilimitado. Elemento rodante: la bola o rodillo que rueda entre riel y carro. Coeficiente de fricción: medida del rozamiento; en guías de bolas ronda 1/50 del deslizamiento. Arco gótico: geometría de las pistas que sitúa el contacto de las bolas a 45° en cuatro hileras, dando carga equilibrada en todas direcciones.

Términos de carga

Carga dinámica (C): capacidad de carga con el sistema en movimiento; base del cálculo de vida. Carga estática (C0): capacidad con el sistema detenido. Momento de vuelco: esfuerzo de giro cuando la carga no está centrada sobre el carro (en voladizo); crítico si la carga sobresale. Vida L10: recorrido (en km) que el 90% de las guías supera antes de fatiga, en condiciones nominales.

Términos de precisión y ajuste

Clase de precisión: grado de exactitud dimensional; en HIWIN va de C (normal) a UP (ultra), pasando por H, P y SP. Precarga: eliminación de holgura interna para aumentar rigidez; en HIWIN, Z0 (ligera), ZA (media), ZB (alta). Holgura (juego): espacio libre entre elementos; la precarga la reduce o elimina. Paralelismo: qué tan paralelos quedan dos rieles montados; error de paralelismo genera fuerzas laterales y desgaste.

Términos de la nomenclatura HIWIN

Serie: familia de la guía (HG carga pesada, EG compacta, RG rodillos, MG miniatura inoxidable). Tipo de bloque: H (cuadrado) o W (brida). Tamaño: ancho del riel en mm (15, 20, 25, 35, 45...). Un código como HGH25CA reúne serie, tipo, tamaño, carga y montaje. Lo desglosamos completo en el artículo del código HIWIN.

Términos de mantenimiento

Lubricación: aplicación de grasa o aceite que forma la película que separa las superficies rodantes. Kit E2: sistema autolubricante de HIWIN que dosifica aceite por capilaridad y extiende los intervalos. Precarga perdida: aumento de holgura por desgaste, que degrada la precisión y avisa que toca revisar o reemplazar.

Términos de instalación

Torque de apriete: fuerza con la que se aprietan los tornillos de montaje; cada serie HIWIN tiene su valor de catálogo, y apretar de más o de menos compromete la rectitud. Superficie de referencia: el hombro mecanizado contra el que se empuja el riel para alinearlo. Rodaje (run-in): operación inicial a velocidad reducida que distribuye el lubricante antes de trabajar a plena carga. Empalme de rieles: unión de dos rieles para recorridos que superan la longitud estándar, manteniendo la alineación entre ellos.

Dominar este vocabulario te permite especificar sin ambigüedades, diagnosticar con precisión y comunicarte bien con tu proveedor. Si un término te genera dudas al cotizar, en BIOSA MOTION TECHNOLOGIES te ayudamos a traducirlo a la guía HIWIN o ROLLON correcta para tu aplicación. Para profundizar en cada concepto, revisa los artículos enlazados en nuestra guía de referencia sobre guías lineales.

1. HIWIN, Linear Guideway technical catalog (official PDF) https://www.hiwin.com/wp-content/uploads/Linear_Guideway-E-1.pdf 2. HIWIN, Linear Guideways (official product page) https://hiwin.com/products/linear-guideways/
