¿Cuáles son los tipos de chumaceras industriales? Clasificación completa con criterios de selección
Conoce todos los tipos de chumaceras industriales: de pie, de brida, de collar, de pedestal y de rodillo. Clasificación técnica completa con diferencias, ventajas y criterios para elegir la correcta según tu aplicación.

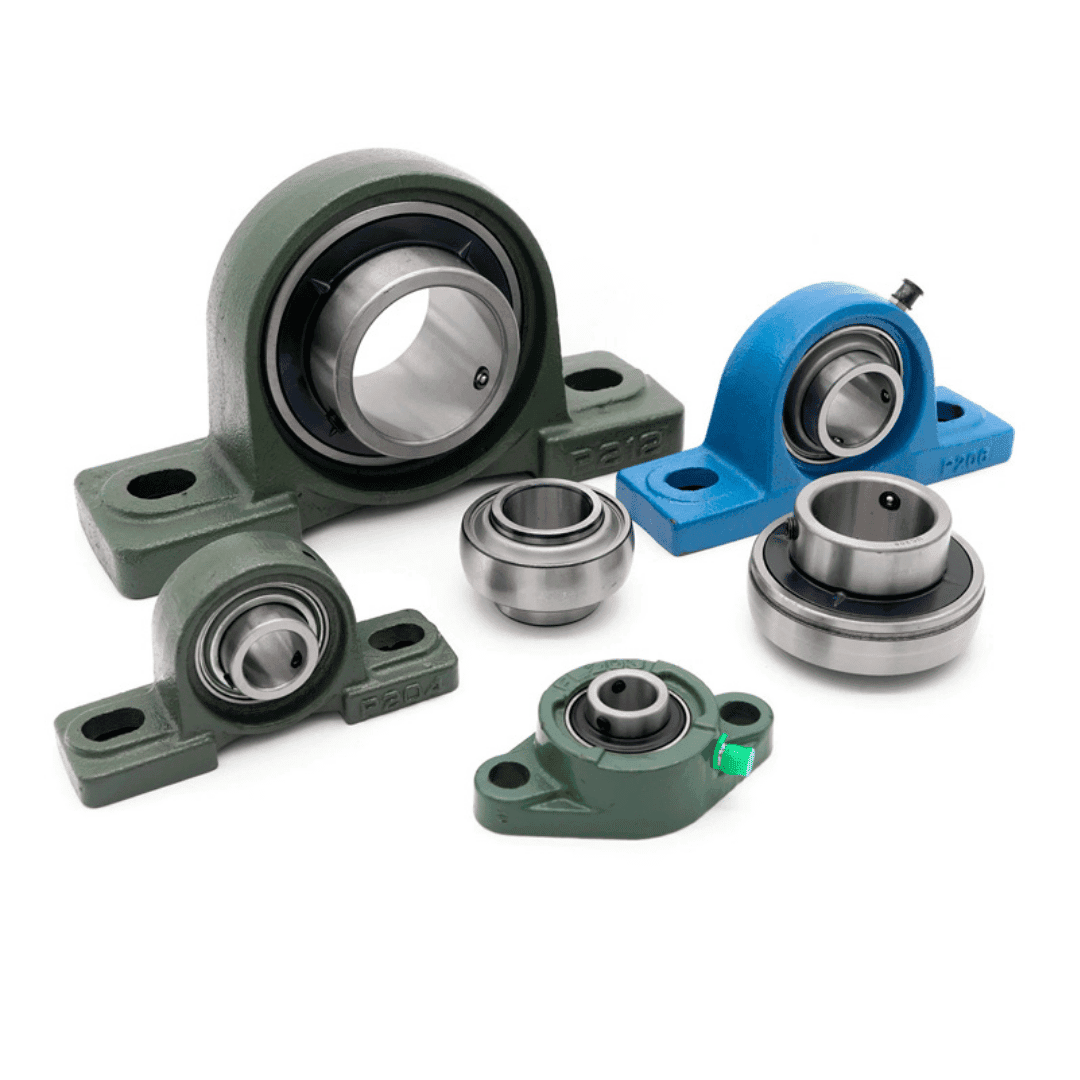

Cuando alguien pide 'una chumacera' en México, generalmente se imagina la chumacera de pie clásica: la pieza de hierro fundido con base plana y dos agujeros de tornillo. Pero esa imagen representa solo uno de los cinco tipos principales de chumaceras industriales. Cada tipo tiene una geometría de carcasa diferente, diseñada para un tipo específico de montaje y una orientación particular respecto al eje. Elegir el tipo incorrecto no siempre genera una falla inmediata, pero sí puede complicar enormemente la instalación, limitar el acceso para mantenimiento o reducir la rigidez del sistema. Este artículo cubre la clasificación completa de tipos de chumaceras con los criterios concretos para seleccionar el correcto.
¿Por qué existen diferentes tipos de chumaceras?
Porque las superficies de montaje en la industria son de todo tipo: horizontales, verticales, inclinadas, circulares, de acceso limitado. Un solo diseño de chumacera no puede adaptarse a todos esos contextos manteniendo la rigidez, la accesibilidad para mantenimiento y la correcta transmisión de cargas a la estructura. Por eso los fabricantes desarrollaron familias completas de chumaceras con diferentes geometrías de carcasa que responden a cada contexto de instalación.
Tipo 1: Chumacera de pie (Pillow Block) — Serie UCP
Es el tipo más común en la industria. La carcasa tiene una base plana con dos agujeros pasantes para tornillos de montaje, diseñada para instalarse sobre superficies horizontales. El nombre viene del inglés pillow block porque la forma de la base recuerda visualmente a una almohada (pillow) con el rodamiento encima.
Características técnicas
• Base plana con dos agujeros de montaje distribuidos a lo largo del eje de la chumacera. • El eje del rodamiento queda paralelo a la superficie de montaje. • Puede montarse también en superficies verticales o inclinadas si la carga lo permite y se asegura la lubricación correcta. • Disponible en todos los rangos de bore, desde 12 mm hasta más de 200 mm en versiones de gran tamaño.
¿Cuándo usar la chumacera de pie?
• Bandas y cadenas transportadoras: los rodillos motrices se montan sobre chumaceras de pie a lo largo del marco del transportador. • Ejes de transmisión horizontales: cuando el eje corre paralelo a una bancada o estructura plana. • Ventiladores industriales con eje horizontal. • Cualquier aplicación donde la superficie de montaje es horizontal y el acceso es desde arriba.
Tipo 2: Chumacera de brida (Flanged Unit) — Series UCF, UCFC, UCFL
La chumacera de brida tiene una brida de montaje en lugar de base plana. La brida puede ser cuadrada (cuatro agujeros), circular o en forma ovalada, y se monta perpendicular al eje del rodamiento es decir, la chumacera se fija a una pared, tapa o superficie vertical mientras el eje sale horizontal del centro de la brida.
Subtipos de brida
Brida cuadrada (UCFC — 4 agujeros) La más común entre las chumaceras de brida. Cuatro agujeros en las esquinas de la brida cuadrada. Máxima rigidez de montaje por la distribución simétrica de los puntos de fijación. Código: UCFC + serie. Ejemplo: UCFC205. Brida circular (UCF — 4 agujeros en círculo) Brida redonda con cuatro agujeros distribuidos en círculo. Permite orientar la chumacera en cualquier ángulo antes de apretarlos tornillos, lo que facilita el ajuste de la posición del eje. Código: UCF + serie. Ejemplo: UCF205. Brida ovalada (UCFL — 2 agujeros) Brida ovalada con solo dos agujeros. Más compacta que las de cuatro agujeros. Menor rigidez que la brida cuadrada o circular. Se usa cuando el espacio de montaje es reducido. Código: UCFL + serie. Ejemplo: UCFL205.
¿Cuándo usar la chumacera de brida?
• El eje debe salir perpendicular a una pared, tapa o placa vertical. • Ventiladores de techo o pared donde el eje sale perpendicular a la superficie de montaje. • Sistemas de transmisión donde el eje pasa a través de una pared divisoria. • Bomba de circulación con el eje montado en brida lateral del equipo.
Tipo 3: Chumacera de collar o de toma (Take-Up Unit) — Serie UCTU
La chumacera de collar tiene una carcasa cilíndrica o cuadrada que se desliza dentro de un marco de ajuste (take-up frame), permitiendo variar la posición del eje para tensar correas, cadenas o bandas. Es el único tipo de chumacera diseñado específicamente para el ajuste de tensión.
¿Cómo funciona el sistema de toma?
El marco de toma (take-up frame) tiene ranuras longitudinales por donde desliza la chumacera. Una vez posicionada, se fija con tornillos de bloqueo. Al aflojar y desplazar la chumacera, la distancia entre centros del sistema de transmisión cambia, ajustando la tensión de la correa o cadena.
¿Cuándo usar la chumacera de collar?
• Sistemas de transmisión por correa donde la tensión debe ajustarse periódicamente. • Transportadores de banda donde se requiere ajuste de tensión del eje tensor. • Cualquier aplicación donde la posición del eje debe ser ajustable durante la instalación o el mantenimiento.
Tipo 4: Chumacera de pedestal (Plummer Block) — Serie SNL / SD
La chumacera de pedestal es la versión de gran tamaño y alta capacidad de carga del sistema de chumaceras. A diferencia de las chumaceras compactas tipos UCP/UCF, la chumacera de pedestal es una carcasa de hierro fundido de gran tamaño que aloja rodamientos de gran bore (generalmente > 60 mm) con capacidades de carga muy superiores.
¿Cuándo usar chumacera de pedestal?
• Ejes de gran diámetro con cargas pesadas: ventiladores industriales de gran potencia, mezcladores de gran volumen, bandas transportadoras mineras. • Cualquier aplicación donde el bore supera los 60–80 mm y la capacidad de carga de las chumaceras compactas es insuficiente. • Cuando se requiere acceso al rodamiento sin desmontar el eje.
Tipo 5: Chumacera de rodillo (Cartridge Unit)
La chumacera de cartucho tiene una carcasa cilíndrica que se introduce dentro de un alojamiento cilíndrico mecanizado en la estructura de la máquina. Es la solución cuando la máquina tiene ya el alojamiento mecanizado pero se quiere la ventaja del inserto autoalineable de la chumacera estándar.
¿Cuándo usar chumacera de cartucho?
• Máquinas con alojamiento cilíndrico mecanizado existente que necesitan un inserto de reemplazo con autoalineación. • Aplicaciones donde la geometría de montaje no admite base plana ni brida.
Los tipos de chumaceras no son variantes estéticas de un mismo producto: cada uno responde a un contexto de instalación específico con ventajas únicas. Elegir el tipo correcto desde el diseño o la reposición simplifica la instalación, mejora la rigidez del sistema y facilita el mantenimiento a largo plazo. En BIOSA MOTION TECHNOLOGIES tenemos disponibilidad de todos los tipos en IBC, ITA, NACHI, TIMKEN y GABB.
