¿Cuál es la función de la chumacera en un sistema de transmisión de potencia?

Qué es un sistema de transmisión de potencia

Es la cadena que transfiere energía mecánica desde la fuente (motor) hasta el punto de uso. Incluye el motor, los elementos de reducción o cambio de velocidad (reductores, poleas y bandas, cadenas y catarinas, engranes), los acoplamientos y los ejes que transportan el par. Cada eje que no esté soportado por la carcasa de un equipo necesita chumaceras.

Función 1: soportar los ejes de transmisión

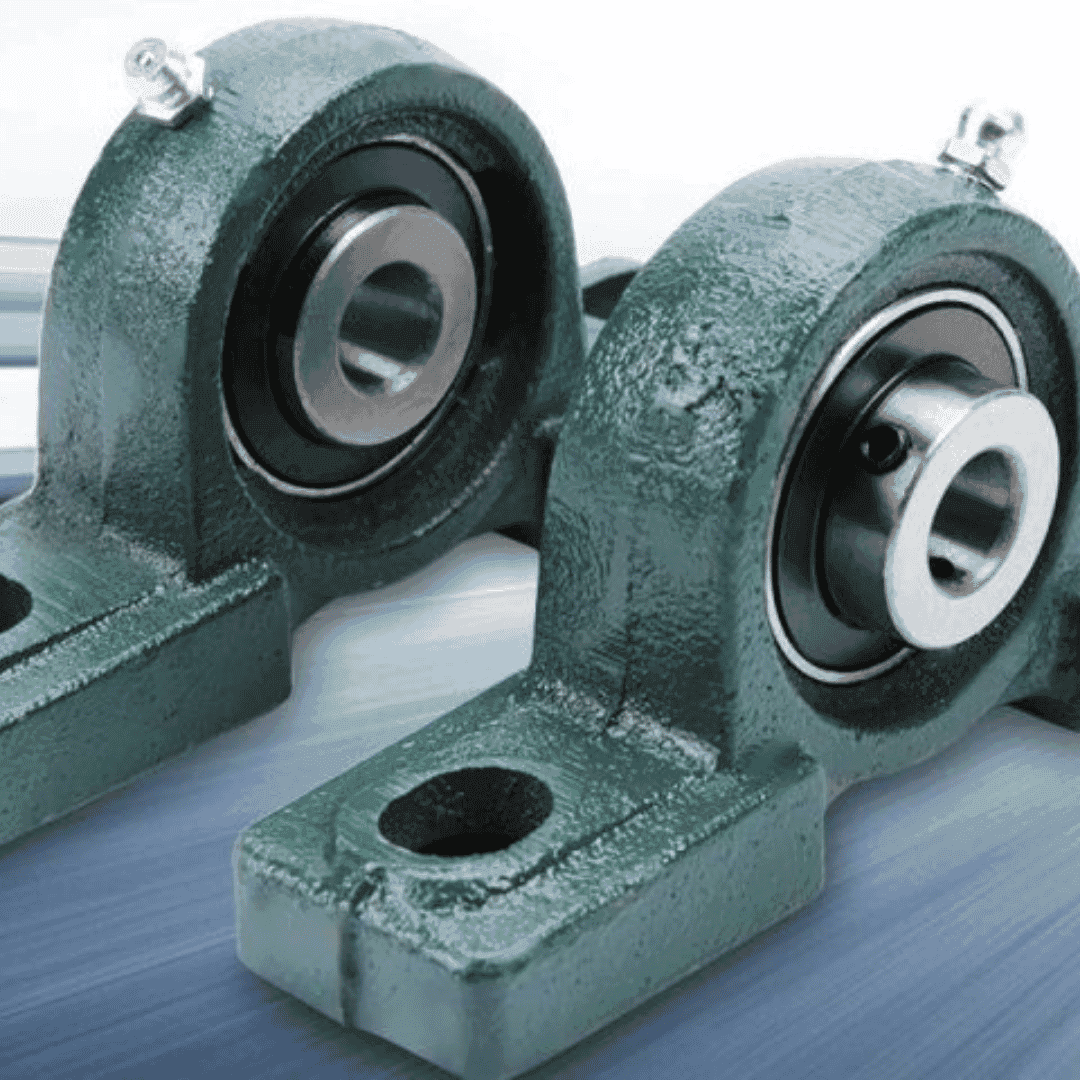

La chumacera es el apoyo de los ejes intermedios y de los ejes que llevan poleas, catarinas o engranes montados fuera de un equipo con carcasa propia. Soporta el peso del eje y de los componentes montados, manteniéndolos en posición para que la transmisión funcione con la geometría correcta.

Función 2: manejar las cargas radiales de poleas y catarinas

Una polea o catarina genera una carga radial importante por la tensión de la banda o cadena. Esa tensión tira del eje hacia el lado de la transmisión, y la chumacera debe soportar esa carga radial además del peso. Al seleccionar la chumacera, esta fuerza de tensión que puede ser varias veces el peso del componente es a menudo la carga dominante. Subestimarla es causa frecuente de falla prematura en ejes con transmisión por banda.

Función 3: permitir la rotación con mínima pérdida

Cada watt que se pierde en fricción en los apoyos es energía que no llega a la máquina. La chumacera, al sustituir el deslizamiento por rodadura, mantiene esa pérdida al mínimo, lo que mejora la eficiencia global de la transmisión y reduce el calor generado en los apoyos.

Función 4: absorber la desalineación de montaje de la cadena

En una transmisión real, el motor, el reductor y los ejes intermedios rara vez quedan perfectamente alineados. La autoalineación de montaje de la chumacera absorbe esos pequeños errores angulares iniciales sin transmitir cargas dañinas a los rodamientos, lo que simplifica el montaje y mejora la confiabilidad. (Para desalineación entre ejes acoplados, el acoplamiento flexible hace su parte; la chumacera resuelve la del propio apoyo.)

Función 5: gestionar la dilatación con la configuración fija-flotante

En ejes de transmisión que se calientan, la configuración fija-flotante es clave: una chumacera fija controla la posición axial (importante para mantener alineadas poleas y catarinas) y una flotante absorbe la dilatación térmica del eje. Esto evita las cargas axiales que destruirían tanto las chumaceras como, potencialmente, el reductor o el motor acoplado.

Cómo se integra con el resto de la transmisión

La chumacera trabaja en conjunto con los demás componentes: soporta el eje que el acoplamiento conecta al reductor; sostiene la polea o catarina cuya tensión transmite el par; y mantiene la geometría que permite que bandas y cadenas trabajen con el alineamiento correcto. Una chumacera mal seleccionada o mal mantenida se convierte en el eslabón débil que limita la vida de toda la transmisión.

En la transmisión de potencia la chumacera cumple funciones que ningún otro componente asume: soportar los ejes, manejar las cargas radiales de poleas y catarinas, minimizar la pérdida por fricción, absorber la desalineación de montaje y gestionar la dilatación térmica con la configuración fija-flotante. Es un componente discreto pero determinante para la eficiencia y la confiabilidad del conjunto. En BIOSA MOTION TECHNOLOGIES te ayudamos a seleccionar las chumaceras correctas para tu sistema de transmisión, junto con el resto de componentes que distribuimos.
