Componentes de una cadena industrial: eslabon, pasador, rodillo y placa

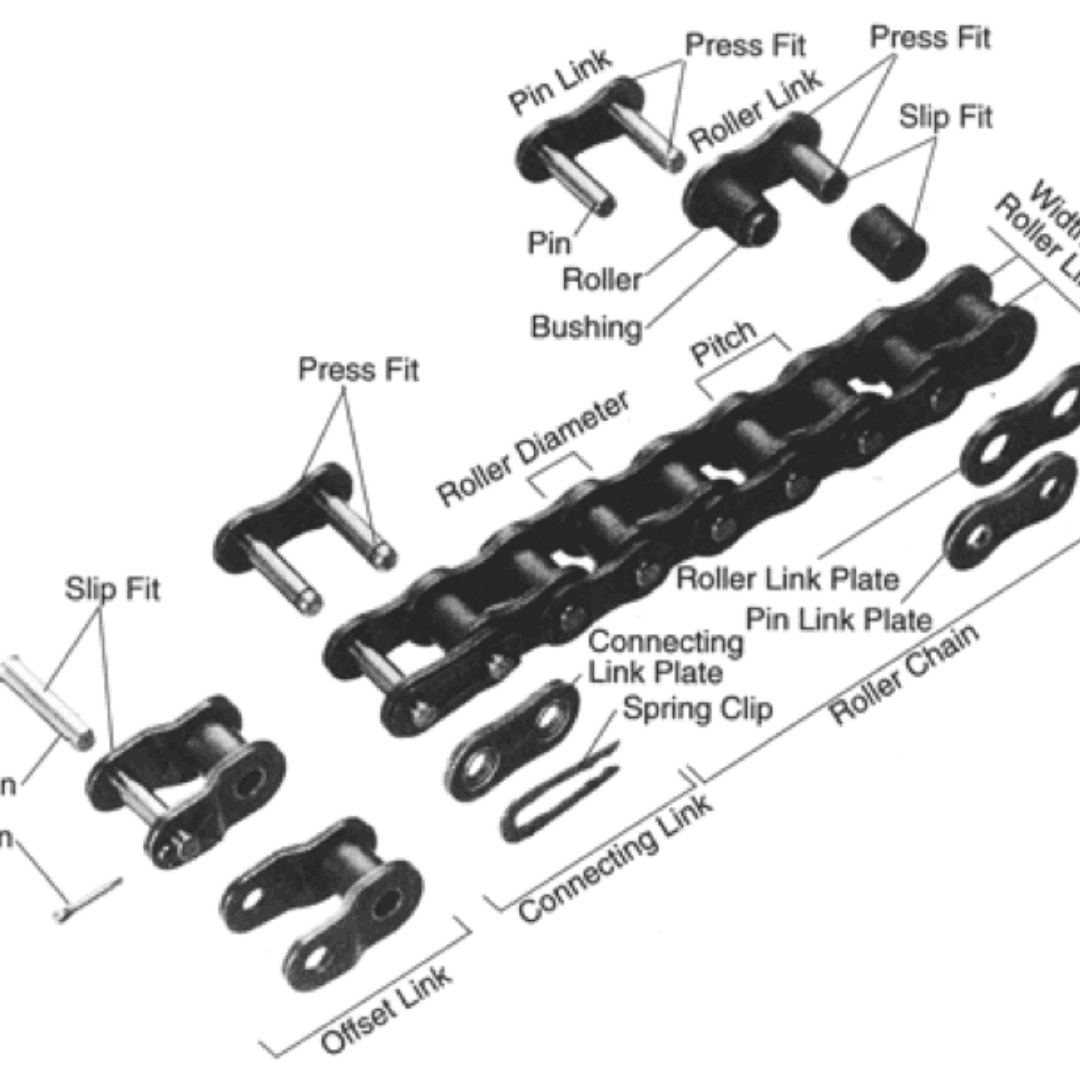

Una cadena industrial de rodillos se compone de cuatro elementos principales que trabajan en conjunto para transmitir potencia con minima friccion y desgaste uniforme. Conocer la funcion de cada componente ayuda a identificar el modo de falla cuando la cadena se desgasta prematuramente y a seleccionar la calidad correcta segun la exigencia de la aplicacion.
Placa: el esqueleto estructural de la cadena
Las placas son los elementos planos de acero que forman los eslabones y soportan la carga de tension del sistema. Cada eslabon tiene dos pares de placas: las placas interiores, que alojan los bulones y conectan los rodillos, y las placas exteriores, que cierran el eslabon y transmiten la tension de un eslabon al siguiente. La geometria de la placa, su espesor y el acabado de los orificios de los pasadores determinan en gran medida la capacidad de carga y la vida util de la cadena. Las placas de cadenas de alta calidad se estampan con tolerancias estrechas y se someten a tratamiento termico para alcanzar la dureza necesaria sin perder ductilidad, lo que permite absorber cargas de impacto sin fractura. Una placa agrietada o con deformacion visible es la senal mas clara de que la cadena ha operado bajo sobrecarga o que hubo un evento de impacto severo. En ese caso, el reemplazo de la cadena completa es la accion correcta, no solo del eslabon danado.
Pasador: el eje de articulacion
El pasador es el eje cilindrico que atraviesa las placas exteriores y los bulones de cada eslabon, articulando la cadena y permitiendo su flexion alrededor del sprocket. Es el componente que recibe el mayor estres de cortadura durante la operacion, especialmente en el momento de engrane con el diente del sprocket. Los pasadores de cadenas de calidad se fabrican con aceros de alta resistencia tratados termicamente. Su superficie exterior esta rectificada para garantizar un ajuste preciso en los orificios de las placas exteriores (ajuste a presion) y en los bulones (ajuste deslizante). El desgaste del pasador es gradual y se manifiesta como alargamiento de la cadena: cuando el diametro del pasador disminuye por desgaste y el orificio del bulon aumenta, el paso real de la cadena se incrementa. Ese alargamiento superior al 2-3% es la senal de reemplazo por desgaste normal.
Bulon o buje: la superficie de rodamiento interna
El bulon, tambien llamado buje, es un cilindro hueco que rodea al pasador y sirve de superficie de rodamiento entre el pasador (que gira) y el rodillo (que rueda sobre el sprocket). En la mayoria de las cadenas estandar, el bulon esta fijo en las placas interiores y el pasador gira dentro de el. La calidad del par pasador-bulon determina directamente la vida util de la cadena. Un ajuste dimensional incorrecto entre pasador y bulon genera holgura excesiva desde el inicio, lo que se traduce en ruido, vibracion y desgaste acelerado del rodillo y el sprocket. En cadenas de alta velocidad o alta carga, algunas variantes utilizan bulones con tratamiento superficial de nitrurado o recubrimiento especial para aumentar la resistencia al desgaste en esa interfaz critica.
Rodillo: el punto de contacto con el sprocket
El rodillo es el componente exterior de la cadena que rueda sobre los dientes del sprocket en cada engrane. Su funcion es convertir el deslizamiento directo entre la cadena y el diente en rodadura, lo que reduce la friccion y el desgaste de forma significativa. El rodillo rueda libremente alrededor del bulon. Cuando la cadena entra en contacto con el diente del sprocket, el rodillo no desliza: rueda hasta asentar en el fondo del diente. Ese mecanismo es lo que distingue a la cadena de rodillos de otros tipos de cadena y lo que le da su nombre. El diametro exterior del rodillo y su ancho son parametros normalizados por las normas ANSI e ISO. Cualquier desviacion de esas dimensiones indica una cadena de calidad inferior o que no sigue el estandar, lo que puede generar incompatibilidad con sprockets de fabricantes distintos aunque tengan el mismo paso.
Eslabon de union: el cierre del circuito
Ademas de los cuatro componentes principales, toda cadena requiere un elemento para cerrar el circuito: el eslabon de union o master link. Es el eslabon que permite abrir y cerrar la cadena en campo para instalarla, ajustar su longitud o reemplazarla sin necesidad de herramienta especializada. Existen dos tipos de eslabon de union: • Con grapa (clip): el pasador de cierre se fija con una grapa de retencion elastica. Es el mas comun y el mas rapido de instalar, pero requiere que la grapa este correctamente asentada en la ranura del pasador. • Con pasador y chaveta: el pasador de cierre se asegura con una chaveta de retencion. Ofrece mayor seguridad en aplicaciones con vibracion intensa. El eslabon de union es el punto mas debil de la cadena. Su capacidad de carga siempre es ligeramente inferior a la de los eslabones completos, por lo que en aplicaciones criticas se recomienda usar herramienta de prensado para instalar el pasador con ajuste a presion, igual que el resto de la cadena.
Como influye la calidad de fabricacion en la durabilidad
En cadenas de bajo costo, las diferencias dimensionales entre componentes pueden ser inapreciables a simple vista pero tienen un impacto directo en la vida util. Las tolerancias dimensionales mas estrechas, los aceros con mayor uniformidad de composicion y los tratamientos termicos correctamente ejecutados son lo que diferencia una cadena que dura meses de una que dura anos bajo las mismas condiciones de operacion. GABB y SENQCIA, las marcas de cadena de acero que distribuye BIOSA, fabrican sus cadenas con controles dimensionales estrictos y procesos de inspeccion que garantizan la consistencia entre lotes. Esa consistencia es especialmente relevante cuando se reemplaza una cadena en un sistema con sprockets existentes: la compatibilidad entre los nuevos componentes y el sprocket instalado depende de que las dimensiones del rodillo y el paso esten dentro de las tolerancias de la norma.
