El error más costoso al seleccionar una guía lineal es dimensionarla mal: una guía subespecificada falla antes de tiempo, y una sobreespecificada desperdicia presupuesto. El cálculo por carga y momento es lo que separa una selección profesional de una adivinanza. No requiere ser ingeniero de diseño, pero sí entender qué se mide y por qué. Aquí explicamos los tipos de carga que actúan sobre una guía, el concepto de vida útil y el método para dimensionar correctamente.

Los tipos de carga que actúan sobre una guía

Sobre un carro no actúa una sola fuerza. Hay que considerar: la carga radial (perpendicular a la guía, hacia abajo, típicamente el peso); la carga radial inversa (hacia arriba, en montajes invertidos o con fuerzas de proceso); la carga lateral (de costado); y los momentos de cabeceo, guiñada y balanceo, que aparecen cuando la carga no está centrada sobre el carro. Una buena guía de perfil, por su diseño en arco gótico, soporta las tres direcciones de fuerza y los tres momentos.

El factor más olvidado

Cuando la carga sobresale del carro (en voladizo) o está elevada sobre él, genera un momento un esfuerzo de giro que puede ser mucho más exigente que el peso mismo. Ignorar el momento de vuelco es la causa más común de subdimensionamiento: la guía “aguanta el peso” pero falla por el momento. Por eso, la posición de la carga respecto al carro es tan importante como su magnitud.

Capacidad de carga: C y C0

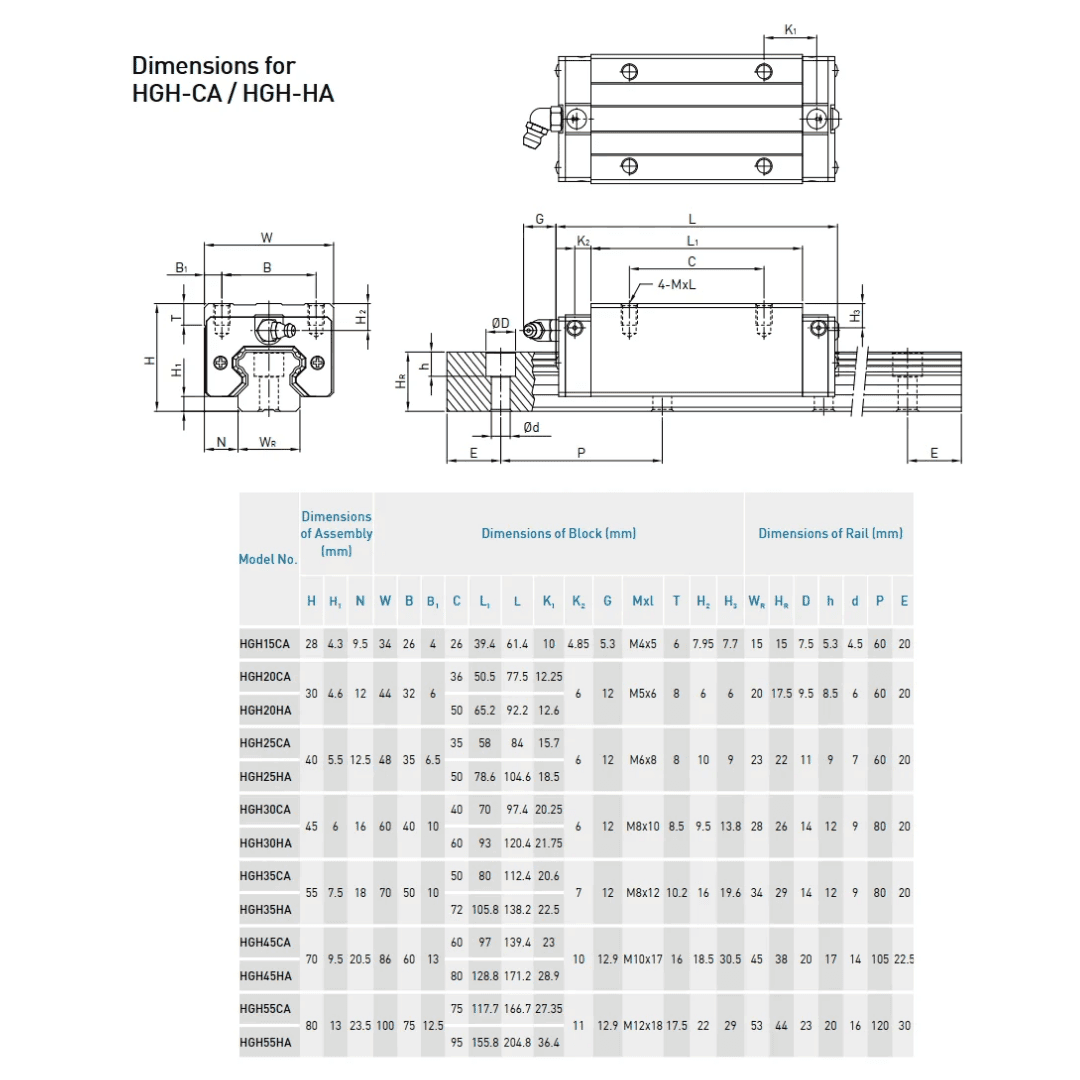

Los catálogos dan dos valores clave por modelo: la capacidad de carga dinámica (C), que se usa para calcular la vida útil con el sistema en movimiento; y la capacidad de carga estática (C0), que es el límite con el sistema detenido o bajo impacto. La carga real de tu aplicación debe quedar con margen por debajo de estos valores, aplicando un factor de seguridad.

La vida útil L10

La vida nominal L10 es el recorrido (en km) que el 90% de las guías de un modelo supera antes de mostrar fatiga, en condiciones nominales. Se calcula a partir de la relación entre la capacidad dinámica (C) y la carga real aplicada (P): cuanto mayor es esa relación, mayor la vida. La relación no es lineal pequeños aumentos de carga reducen mucho la vida por lo que dejar margen es clave. Es el mismo principio que rige la vida de los rodamientos.

El método de selección paso a paso

Paso 1: identifica todas las cargas y su posición respecto al carro (peso, fuerzas de proceso, voladizo). Paso 2: calcula la carga equivalente combinando fuerzas y momentos. Paso 3: aplica el factor de seguridad según el tipo de servicio (mayor si hay impacto o vibración). Paso 4: compara con la capacidad C0 (estática) y calcula la vida L10 con C. Paso 5: si la vida es insuficiente, sube de tamaño, cambia a rodillos, o añade más carros. Paso 6: define precarga y precisión según rigidez y exactitud requeridas.

Cómo repartir carga con varios carros

Un recurso clave: usar dos o más carros por riel, o dos rieles paralelos, reparte la carga y reduce el momento sobre cada carro. Aumentar la separación entre carros reduce el efecto del momento de vuelco. A menudo, en vez de subir de tamaño, la solución más económica es añadir un carro o separar más los existentes.

Cuándo pedir apoyo

El cálculo detallado con momentos combinados y perfiles de carga variable puede volverse complejo. Para aplicaciones críticas, conviene apoyarse en el software de selección del fabricante o en asesoría técnica. En BIOSA aplicamos el método de HIWIN para dimensionar tu guía sin costo, evitando tanto el subdimensionamiento como el sobrecosto.

Seleccionar por carga y momento es lo que convierte la elección de una guía en una decisión de ingeniería y no en una adivinanza. Considerar todas las cargas, el momento de vuelco, las capacidades C y C0 y la vida L10 y repartir con varios carros cuando conviene evita fallas tempranas y sobrecostos. En BIOSA MOTION TECHNOLOGIES dimensionamos tu guía HIWIN con el método del fabricante, sin costo. Para ver los tipos entre los que elegir, revisa nuestra guía de tipos de guías lineales.
