Cómo seleccionar el rodamiento correcto: criterios técnicos paso a paso

Seleccionar un rodamiento no es solo medir el eje y pedir el bore. Una selección incompleta es causa frecuente de fallas tempranas. El bore es apenas uno de varios criterios técnicos que, en conjunto, definen el rodamiento correcto. Aquí va la metodología paso a paso que usan los ingenieros, con un ejemplo resuelto. Es la misma secuencia que aplicamos en BIOSA cuando un cliente consulta qué rodamiento necesita.

Paso 1: tipo y dirección de la carga

La primera pregunta define la familia. ¿La carga es radial pura (perpendicular al eje)? → rígido de bolas o rodillos cilíndricos. ¿Axial pura (a lo largo del eje)? → rodamiento de empuje. ¿Combinada radial-axial? → contacto angular o rodillos cónicos. ¿Hay desalineación? → autoalineable de bolas o rodillos esféricos. ¿Cargas de impacto pesadas? → rodillos esféricos.

Paso 2: magnitud de la carga

Calcula la carga radial y axial reales del apoyo (peso, fuerzas de transmisión, empuje de proceso) y compáralas con la capacidad de carga dinámica (C) y estática (C0) del catálogo. Si la carga es alta respecto a la capacidad de un rodamiento de bolas, sube a rodillos (cilíndricos, cónicos o esféricos) que ofrecen más capacidad para el mismo tamaño.

Paso 3: velocidad

Verifica la velocidad límite del rodamiento en el catálogo. Las bolas admiten las velocidades más altas; los rodillos, menos. A alta velocidad, considera sellado de bajo rozamiento (escudos o abierto con lubricación externa), jaula adecuada y, en casos exigentes, rodamientos híbridos cerámicos.

Paso 4: vida útil requerida (L10)

Define cuántas horas debe durar y calcula con ISO 281: L10 = (C/P)^p × 10⁶ revoluciones (p = 3 bolas, 10/3 rodillos). Si la vida calculada es menor que la requerida, sube de serie o de tipo. Para cargas variables, usa una carga equivalente ponderada. Este cálculo evita tanto el subdimensionamiento (falla temprana) como el sobredimensionamiento (costo innecesario).

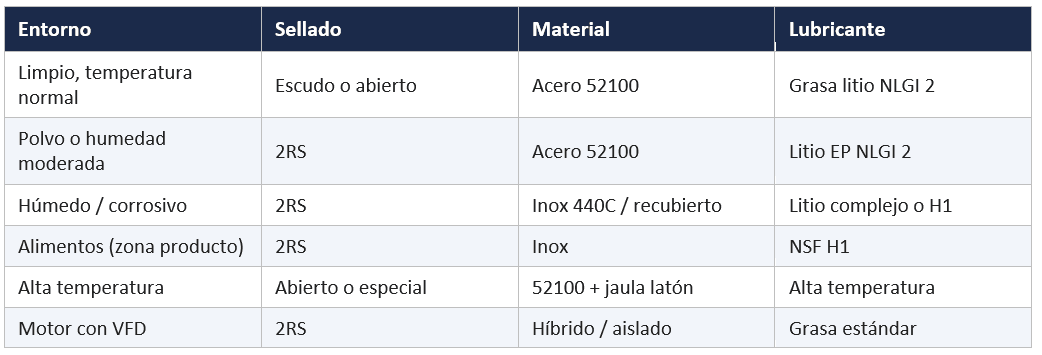

Paso 5: entorno (sellado, material, lubricante)

Paso 6: ajuste y holgura interna

Define la interferencia del anillo que gira (normalmente el interior sobre el eje) y el ajuste del exterior (fijo o deslizante según sea apoyo fijo o flotante). Elige la holgura interna: normal para la mayoría, C3 si hay calentamiento o ajuste apretado (estándar en motores), C4/C5 para temperaturas extremas. Una holgura mal elegida precarga o afloja el rodamiento.

Paso 7: configuración del sistema

Si el eje tiene dos apoyos, define cuál es fijo (controla posición axial) y cuál flotante (absorbe dilatación). Asegura que el flotante pueda desplazarse. Omitirlo en ejes que se calientan destruye los rodamientos por carga axial térmica.

Ejemplo resuelto

Ventilador centrífugo, eje de 30 mm, carga radial ~1,200 N por apoyo, empuje axial ligero, 2,900 RPM, ambiente con polvo moderado y 40 °C. Solución: carga predominante radial con algo de axial → rígido de bolas. Bore 30 mm → serie 6206. Velocidad alta y polvo → sellado 2RS. Calentamiento por velocidad → holgura C3. Vida L10 verificada con C/P del catálogo, suficiente en serie 6206. Resultado: 6206-2RS C3. Dos apoyos → uno fijo y uno flotante. Marca: NACHI o Fersa.

Una selección correcta sigue siete pasos tipo y dirección de carga, magnitud, velocidad, vida L10, entorno, ajuste/holgura y configuración del sistema no solo el bore. Seguir la secuencia evita fallas tempranas y sobrecostos. En BIOSA MOTION TECHNOLOGIES aplicamos esta metodología sin costo para ayudarte a elegir el rodamiento correcto de Timken, NACHI, Fersa, RBC, IBC e ITA.
