La instalación es el momento que más define la vida de una guía lineal, y donde se cometen más errores. Una guía de la mejor calidad, mal instalada, pierde precisión y falla antes de tiempo. Hacerlo bien no es complicado, pero exige método y cuidado en cada paso. Aquí va el procedimiento paso a paso para instalar una guía lineal de perfil correctamente, con los puntos críticos que marcan la diferencia.

Antes de empezar: preparación

Reúne lo necesario: la guía, los tornillos correctos, una llave dinamométrica, el lubricante, y un comparador (reloj indicador) para verificar la alineación. Verifica que la superficie de montaje esté limpia, sin rebabas, golpes ni suciedad. Cualquier partícula bajo el riel genera un punto alto que arruina la rectitud. Limpia también las superficies de referencia (los hombros mecanizados contra los que se apoyará el riel).

Paso 1: verifica la superficie de montaje

La base debe estar plana y nivelada dentro de la tolerancia que exige la clase de precisión de la guía. Una superficie mal maquinada transmite sus errores a la guía: si la base ondula, el riel ondula, y el carro copia esa ondulación. En aplicaciones de precisión, se verifica la planitud antes de montar. Las caras de referencia lateral deben estar limpias y sin daño.

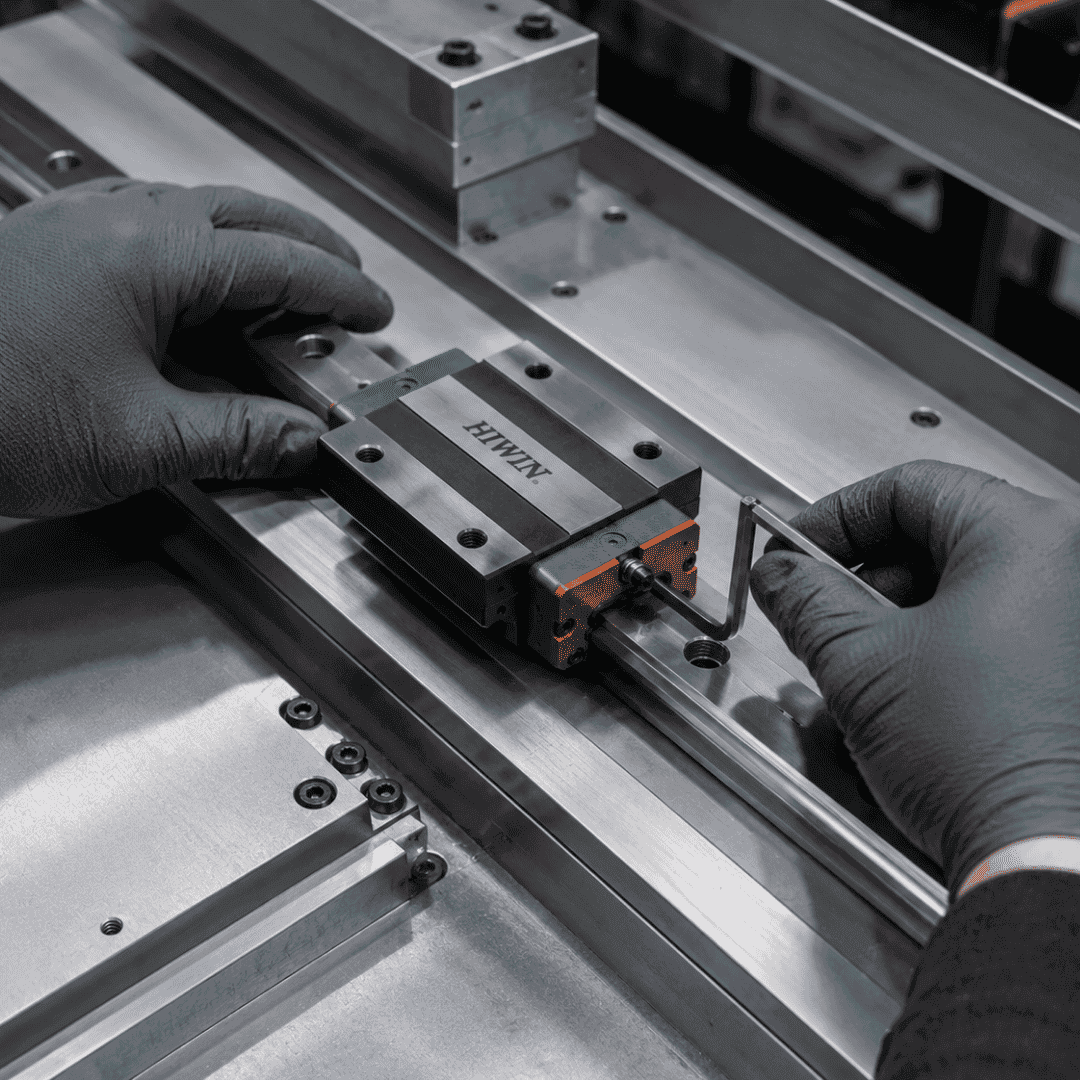

Paso 2: monta el riel maestro (de referencia)

Cuando hay dos rieles paralelos, uno es el maestro (define la alineación) y el otro el esclavo (se alinea al maestro). Coloca el riel maestro contra su cara de referencia lateral, presiónalo contra ella y comienza a colocar los tornillos sin apretar del todo. La cara de referencia es la que garantiza la rectitud del maestro.

Paso 3: aprieta el riel maestro con secuencia y torque

Aprieta los tornillos del riel maestro en secuencia progresiva de un extremo al otro, o del centro hacia afuera según el fabricante y en dos o tres pasadas, subiendo el torque gradualmente hasta el valor de catálogo. Mientras aprietas, mantén el riel presionado contra la cara de referencia. Nunca aprietes de golpe al torque final ni en orden aleatorio: eso induce tensiones y desalineación.

Paso 4: alinea el riel esclavo

El riel esclavo se alinea al maestro. El método clásico: monta un carro en cada riel, une ambos carros (o usa un comparador apoyado en el carro del maestro que palpe el esclavo) y desplázalos juntos a lo largo del recorrido, ajustando el esclavo hasta que el paralelismo esté dentro de tolerancia en toda la longitud. Aprieta el esclavo con la misma secuencia y torque progresivo, verificando el paralelismo mientras aprietas.

Paso 5: verifica el paralelismo final

Con ambos rieles apretados, desplaza el carro por todo el recorrido con el comparador y confirma que el paralelismo y la altura se mantienen dentro de tolerancia. Un error de paralelismo genera fuerzas laterales que precargan en exceso el carro, aumentan la fricción y acortan la vida. Este es el paso que separa una instalación profesional de una improvisada.

Paso 6: lubricación inicial

Antes del primer movimiento a plena carga, lubrica la guía por el puerto del carro aunque venga con lubricante de fábrica, y desplaza el carro por todo el recorrido varias veces para distribuir la grasa de manera uniforme. Omitir la lubricación inicial es una de las causas más frecuentes de falla en guías nuevas durante los primeros días.

Paso 7: rodaje y verificación

Opera la guía primero a velocidad reducida (rodaje) para asentar el sistema y distribuir el lubricante, verificando que el movimiento sea suave, sin ruido anormal ni puntos duros. Revisa la temperatura tras las primeras horas. Si todo está bien, la guía está lista para trabajar a plena carga.

Los errores que arruinan una buena instalación

Aunque sigas los pasos, cuida estos puntos: no golpees el carro para sacarlo del riel (pierde bolas), no dejes el carro deslizar fuera del riel sin un eje guía, usa siempre el torque de catálogo, y protege el riel de contaminación durante el montaje. Los reunimos en el artículo de 7 errores de instalación.

Instalar una guía lineal bien es cuestión de método: superficie limpia y plana, riel maestro contra su referencia, apriete progresivo al torque correcto, esclavo alineado al maestro, paralelismo verificado y lubricación inicial. Cada paso protege la precisión y la vida del sistema. En BIOSA MOTION TECHNOLOGIES te damos el soporte técnico de instalación para tus guías HIWIN. Para los valores de apriete, revisa nuestro artículo de torque HIWIN.
