Cadena de rodillos vs cadena de ingenieria: diferencias clave
La cadena de rodillos y la cadena de ingenieria son los dos extremos del espectro de transmision por cadena en la industria. Comparten el principio mecanico de engrane con sprockets, pero difieren en construccion, capacidad, velocidad de operacion y aplicaciones. Saber cuando usar cada una evita sobredimensionamiento costoso o fallas por subdimencionamiento.
Cadena de rodillos: precision, velocidad y versatilidad
La cadena de rodillos es el componente de transmision por cadena mas utilizado en manufactura industrial. Su diseno sigue normas dimensionales estrictas (ANSI o ISO), lo que garantiza intercambiabilidad entre fabricantes y facilidad de reemplazo en campo. Caracteristicas tecnicas • Pasos disponibles: desde 6.35 mm (ANSI 25) hasta 50.8 mm (ANSI 200) y superiores • Velocidad maxima de operacion: hasta 25-30 m/s en instalaciones con lubricacion adecuada • Carga de trabajo: desde fracciones de HP hasta cientos de HP segun el paso y numero de filas • Lubricacion: requiere lubricacion periodica con aceite; algunos modelos incorporan sellos de retencion de lubricante • Precision dimensional: alta; compatible con sprockets estandar ANSI e ISO Aplicaciones tipicas • Maquinaria de manufactura: tornos, fresadoras, compresores, bombas • Lineas de ensamble y conveyor de velocidad moderada a alta • Equipos agricolas de precision • Motocicletas y maquinaria ligera
Cadena de ingenieria: resistencia maxima a baja velocidad

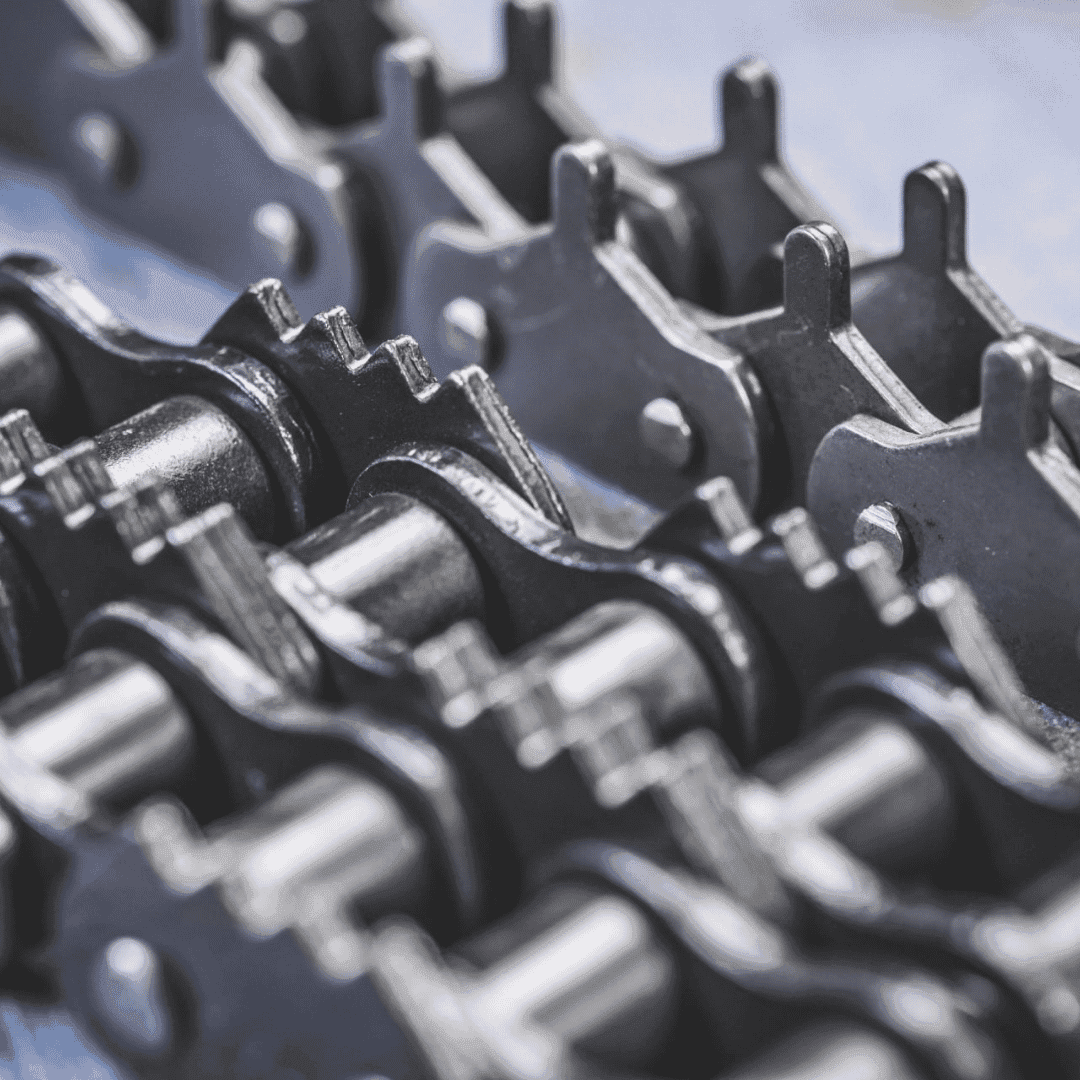

Las cadenas de ingenieria son componentes de gran seccion transversal, construidos para soportar cargas extraordinarias en condiciones de baja velocidad y alta contaminacion ambiental. A diferencia de las cadenas de rodillos, no siempre siguen normas ANSI o ISO estandar: sus dimensiones se determinan por la aplicacion especifica y el fabricante. Caracteristicas tecnicas • Pasos: generalmente mayores que las cadenas de rodillos estandar; desde 76.2 mm hasta mas de 300 mm • Velocidad maxima de operacion: baja, tipicamente menor a 5 m/s • Carga de trabajo: cargas estaticas y dinamicas extremadamente altas; disenable para cientos de toneladas • Lubricacion: muchas variantes trabajan en condiciones de lubricacion minima o con lubricantes especiales resistentes al agua y la abrasion • Construccion: pasadores de mayor diametro, placas de mayor espesor, bulones endurecidos; algunas variantes con rodillos de acero o sin rodillo Aplicaciones tipicas • Dragas y equipos de excavacion • Gruas industriales y equipos de izaje • Maquinaria de mineria: cargadores, trituradoras, cribas • Presas y compuertas hidraulicas • Equipos papeleros y de procesamiento de madera
Tabla comparativa
Como decidir cual necesitas
La respuesta esta en tres parametros: velocidad, carga y entorno. Si el sistema opera por encima de 5 m/s con cargas moderadas en un entorno relativamente limpio, la cadena de rodillos es la eleccion correcta. Si la velocidad es baja pero la carga es extrema y el entorno es agresivo (polvo, barro, agua, impactos frecuentes), la cadena de ingenieria es la unica opcion viable. En casos intermedios, donde la carga supera la capacidad de una cadena de rodillos estandar pero la velocidad no justifica una cadena de ingenieria, la solucion suele ser una cadena de rodillos de mayor paso o en configuracion duplex o triplex.
